3D Modell.
Detaillierte BIM-Modelle in ArchiCAD nach neusten Standards — von der Volumenstudie bis zum fertigen Projekt in LOD 100–500.
Ein BIM-Modell ist mehr als 3D-Geometrie: Es führt alle relevanten Gebäudeinformationen — Materialien, Massen, Bauteileigenschaften — in einem zentralen digitalen Modell zusammen. Wir modellieren komplette BIM-Modelle in Revit oder ArchiCAD von LOD 100 bis LOD 500, inklusive IFC-Export für openBIM-Workflows und die plattformübergreifende Zusammenarbeit mit Fachplanern.
Preis
Ab CHF 40/h · Einfamilienhaus in LOD 200 typischerweise 30–50 h, Mehrfamilienhaus 80–150 h
LOD 100 bis LOD 500 erklärt
Der Detaillierungsgrad eines BIM-Modells wird in LOD-Stufen (Level of Development) angegeben. LOD 100 umfasst vereinfachte Volumenmodelle, LOD 200 grobe Geometrien mit ungefähren Massen. LOD 300 liefert exakte Geometrien mit definierten Bauteilen — der häufigste Standard für Umbauprojekte. LOD 350 ergänzt Verbindungen und Schnittstellen zwischen Bauteilen, LOD 400 beinhaltet Fertigungs- und Montagedetails, LOD 500 dokumentiert den As-built-Zustand. Die meisten Schweizer Projekte bewegen sich zwischen LOD 200 und LOD 300.
Revit oder ArchiCAD
Wir modellieren routiniert in beiden Plattformen. ArchiCAD hat in der Schweiz eine starke Stellung (rund 55 bis 60 Prozent Marktanteil) und überzeugt mit hervorragender 2D-Plandarstellung direkt aus dem Modell sowie SIA-konformen Vorlagen. Revit punktet im Autodesk-Ökosystem, mit parametrischen Familien und bei Grossprojekten mit vielen Beteiligten. Welche Software für Ihr Projekt sinnvoll ist, hängt von Bürostandard und Zusammenarbeitspartnern ab — wir liefern in der Software Ihrer Wahl.
IFC und openBIM
In der Praxis arbeiten Architekten, Bauingenieure und Haustechniker mit unterschiedlicher Software. Der IFC-Standard (Industry Foundation Classes) ermöglicht den modellbasierten Datenaustausch unabhängig von der Plattform. Der IFC-Export ist bei allen unseren BIM-Projekten inklusive. Das ist zunehmend zentral, da die SIA-Normen verstärkt strukturierte, modellbasierte Abgaben statt reiner PDF-Pläne verlangen.
Aufwand und Lieferzeit
Der Modellieraufwand hängt von Gebäudetyp, Komplexität und LOD ab. Ein Einfamilienhaus in LOD 200 benötigt typischerweise 30 bis 50 Stunden, ein Mehrfamilienhaus 80 bis 150 Stunden, grosse Gewerbebauten 200 bis 400 Stunden. Für ein durchschnittliches Projekt liegt die Durchlaufzeit bei zwei bis vier Wochen ab Erhalt der Grundlagen. Als Basis dienen bestehende CAD-Pläne, Punktwolken, Bilder oder Skizzen.

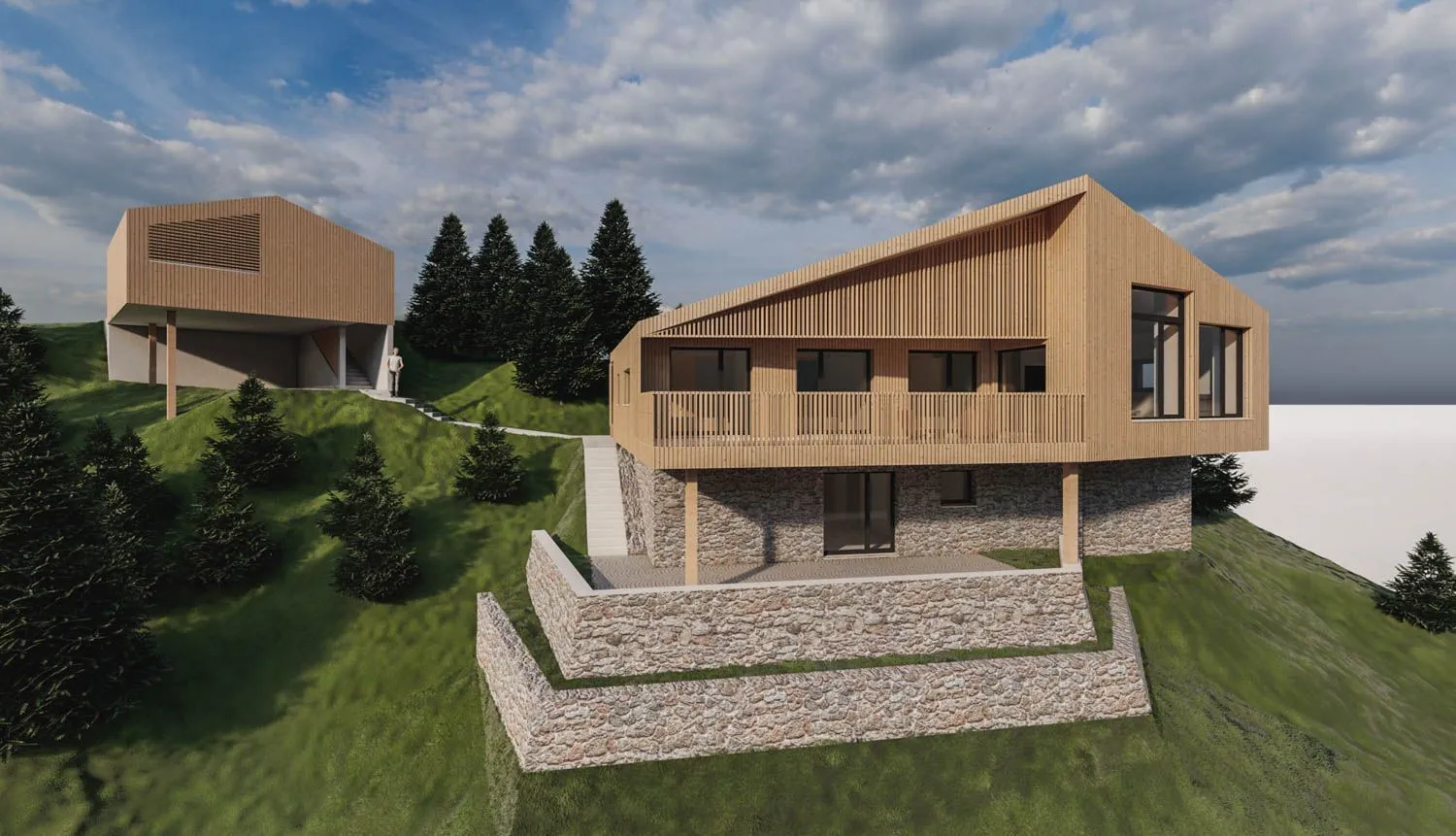

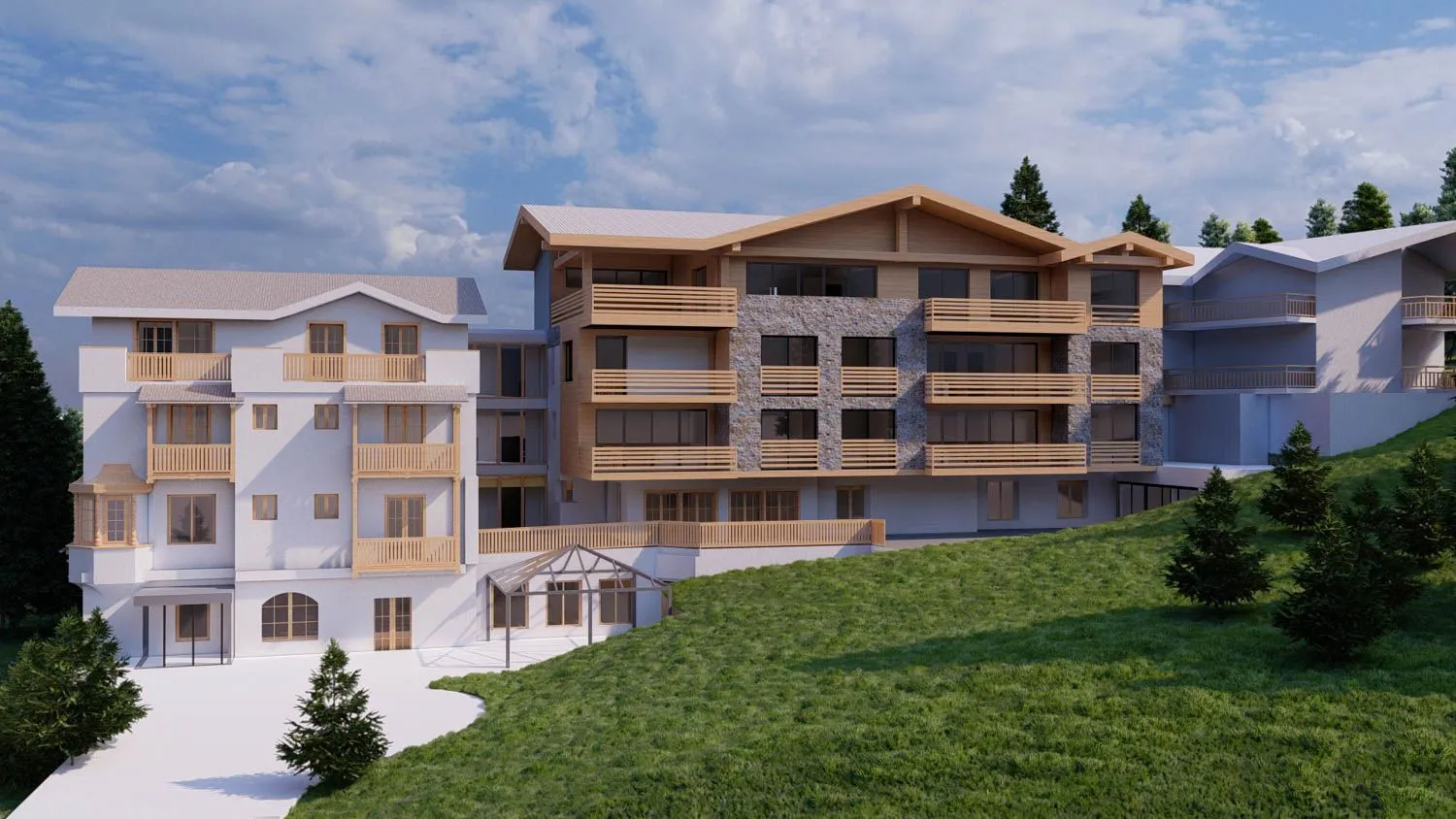

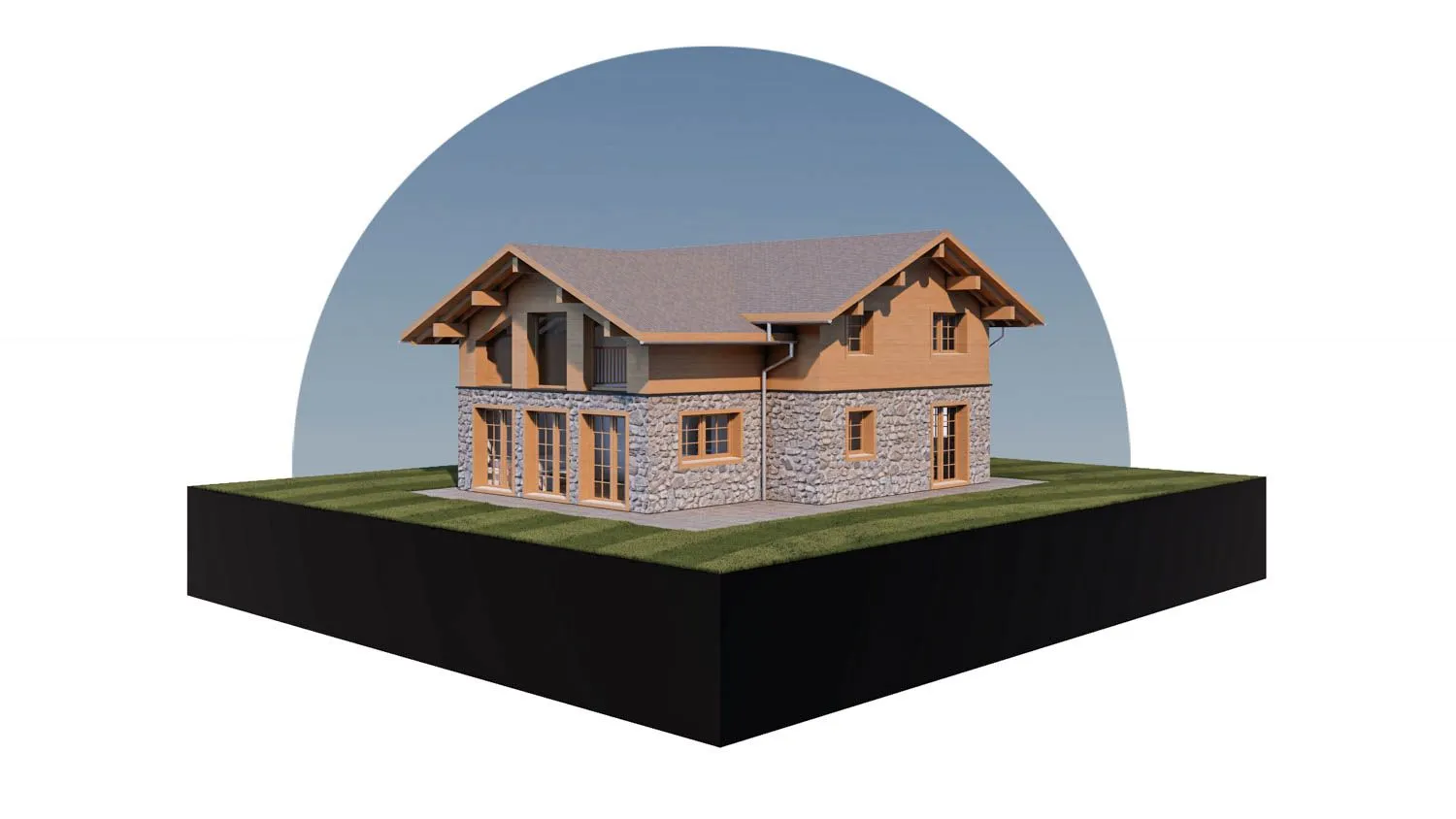

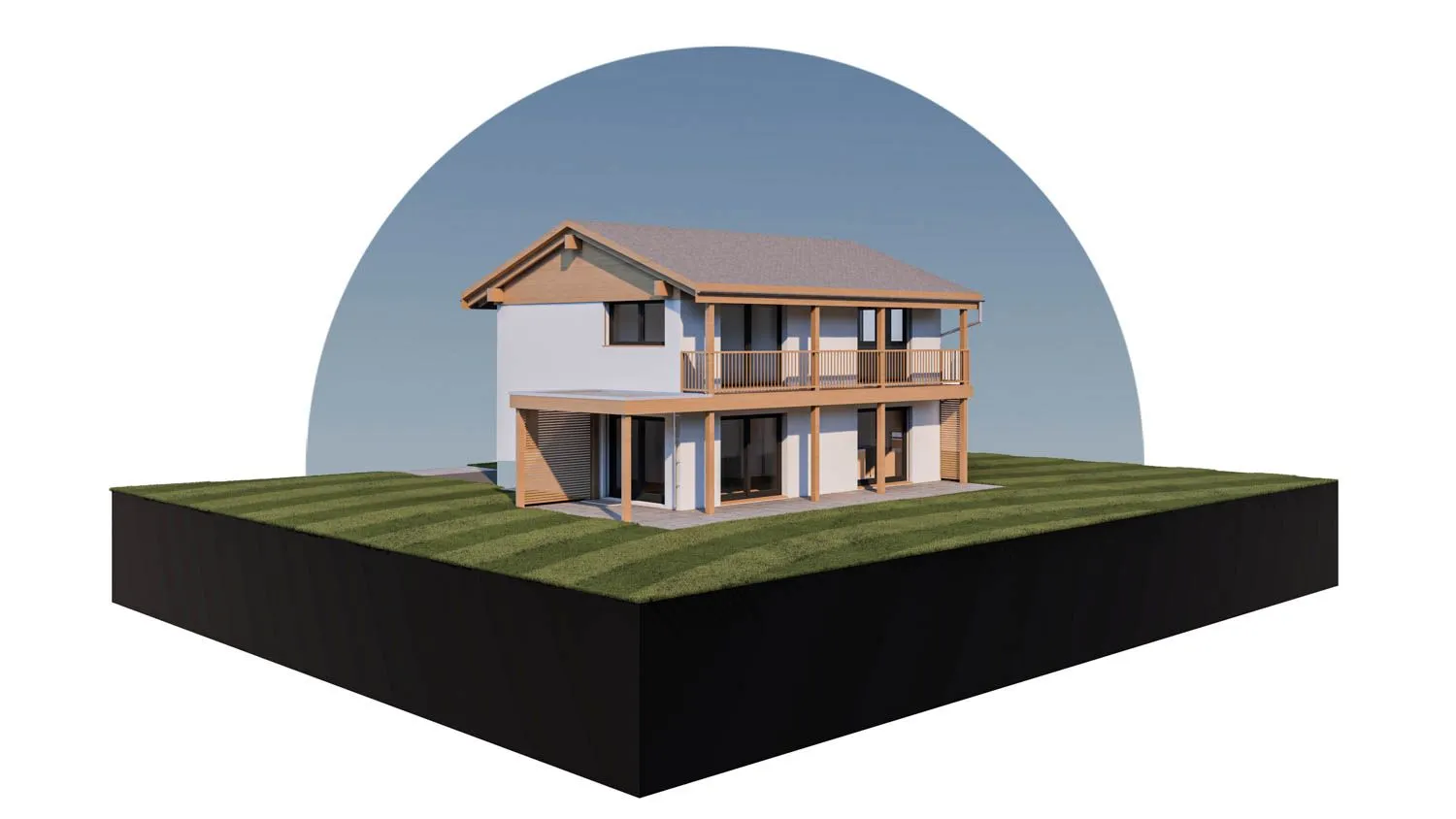

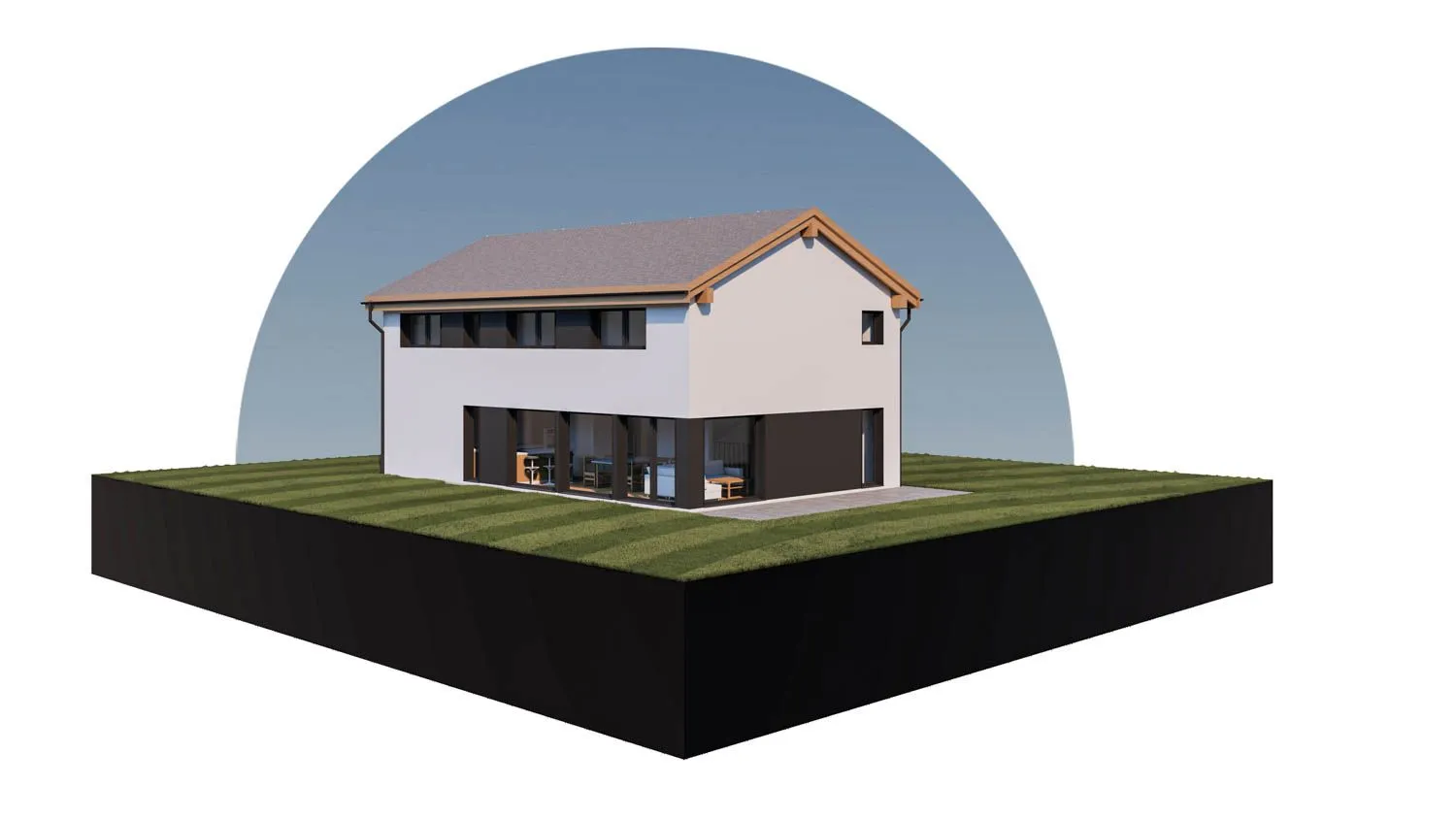

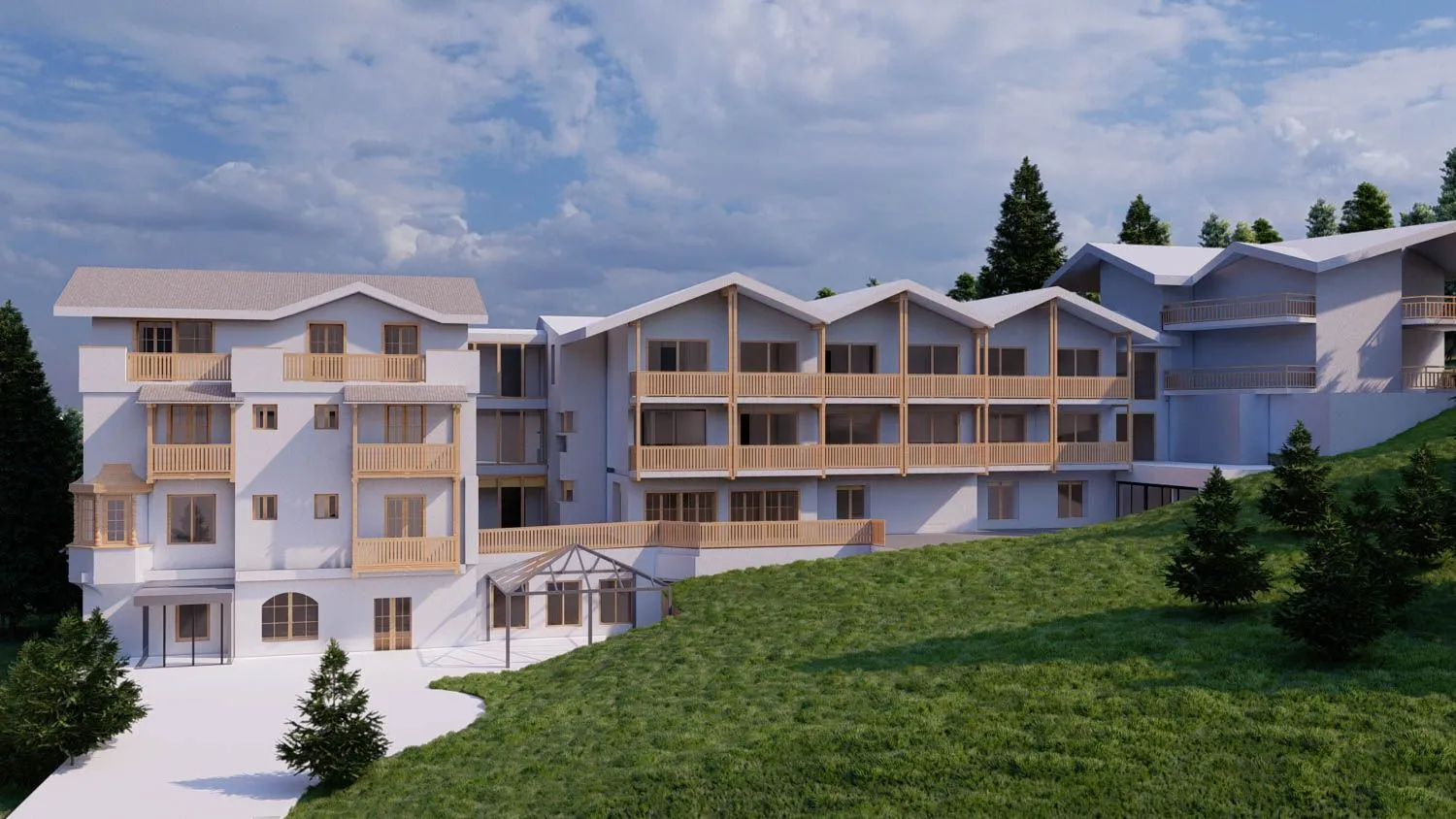

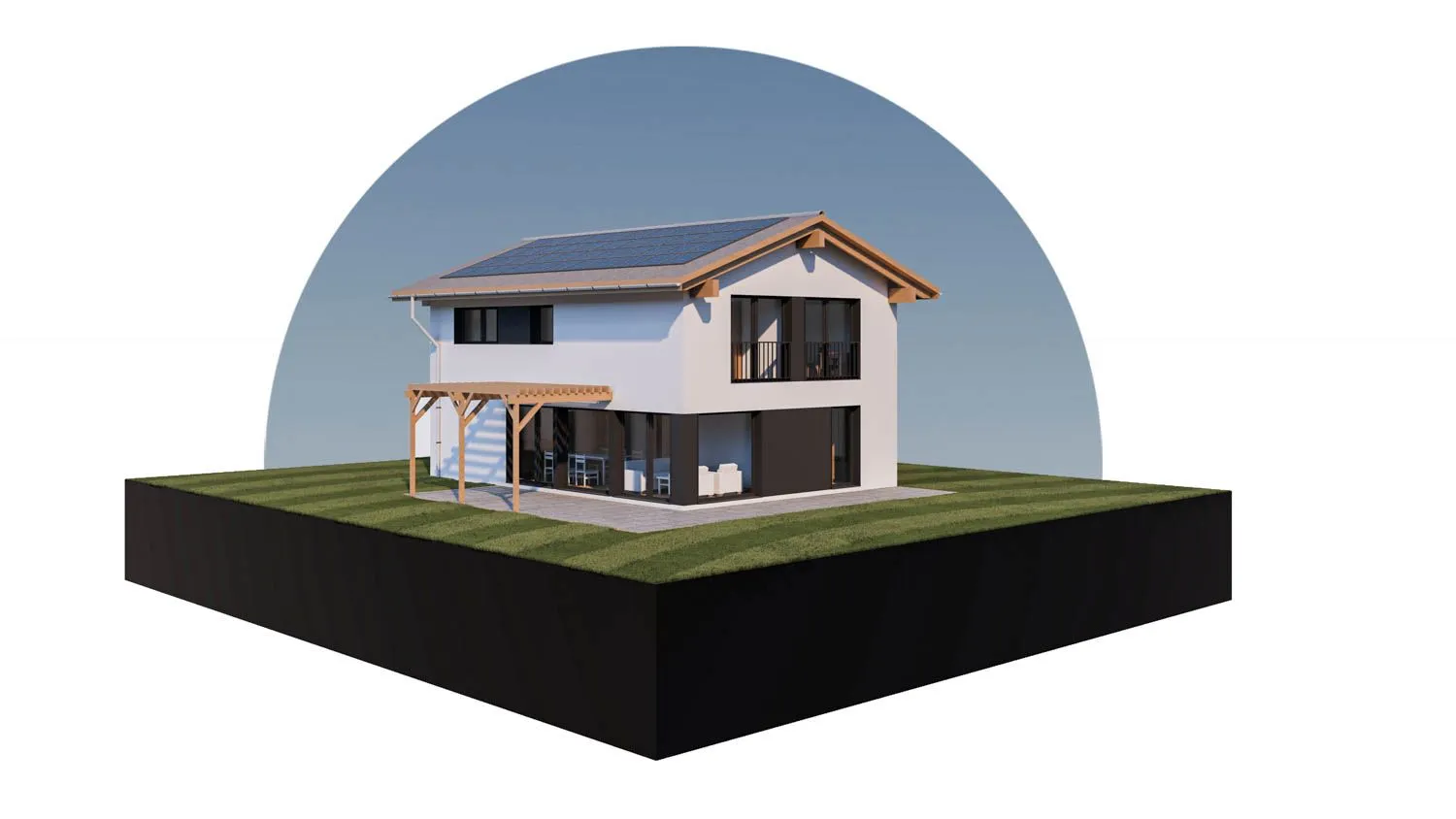

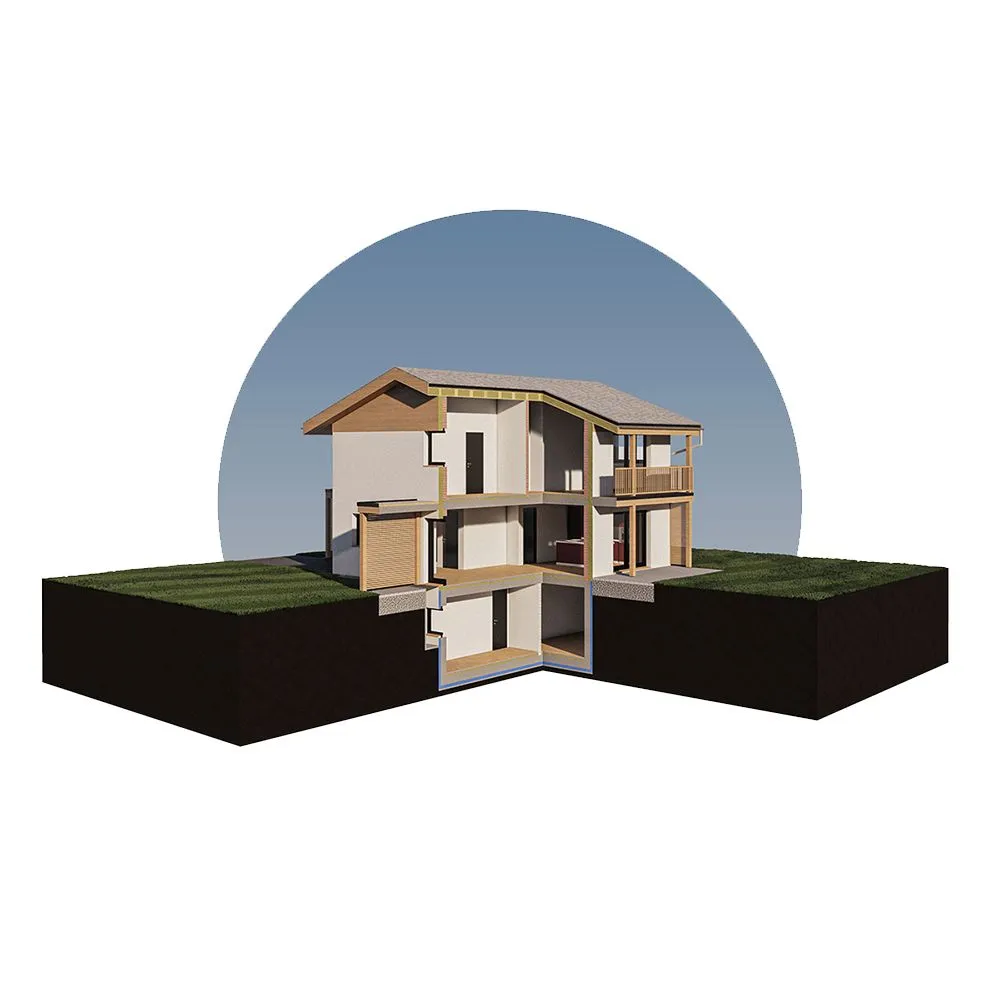

Galerie
8 Projekte
Häufige Fragen
Welche LOD-Stufen bieten Sie an?
Wir modellieren von LOD 100 (Konzept-/Volumenmodell) bis LOD 500 (As-built). LOD 300 mit exakten, definierten Bauteilen ist der häufigste Standard für Umbauten; die meisten Schweizer Projekte liegen zwischen LOD 200 und LOD 300. Der IFC-Export für openBIM ist bei jedem Projekt inklusive.
Was kostet ein BIM-Modell?
Wir rechnen ab CHF 40 pro Stunde. Ein Einfamilienhaus in LOD 200 benötigt typischerweise 30 bis 50 Stunden, ein Mehrfamilienhaus 80 bis 150 Stunden, grosse Gewerbebauten 200 bis 400 Stunden. Auf dieser Basis erstellen wir innerhalb von 24 Stunden eine verbindliche Offerte.
Modellieren Sie in Revit oder in ArchiCAD?
In beiden. Wir arbeiten gleichermassen routiniert in Autodesk Revit und Graphisoft ArchiCAD und liefern das Modell in der Software und im Format Ihrer Wahl — RVT, PLN oder als IFC für den plattformübergreifenden Austausch.
Ist ein IFC-Export inbegriffen?
Ja. Der IFC-Export (Industry Foundation Classes) ist bei allen BIM-Projekten inklusive und ermöglicht den modellbasierten Datenaustausch mit Fachplanern unabhängig von deren Software. Das entspricht den zunehmend modellbasierten Abgabeanforderungen der SIA-Normen.
Wie lange dauert die Modellierung?
Für ein durchschnittliches Projekt liegt die Durchlaufzeit bei zwei bis vier Wochen ab Erhalt der Grundlagen (CAD-Pläne, Punktwolke, Bilder oder Skizzen). Der genaue Zeitrahmen richtet sich nach Gebäudegrösse und gewünschtem LOD und wird in der Offerte verbindlich festgehalten.
