Nassezellenpläne.
Technische CAD-Pläne für Badezimmer und Nasszellen — präzise gezeichnete Grundrisse mit allen Installationen und Anschlüssen.
Nasszellen gehören zu den technisch anspruchsvollsten Räumen eines Gebäudes: Auf wenigen Quadratmetern treffen Wasserversorgung, Entwässerung, Gefälle, Abdichtung und Fliesenverlegung aufeinander. Wir zeichnen spezialisierte CAD-Pläne für Badezimmer und Nasszellen mit allen technischen Details — Installations- und Anschlusspläne, Gefälle, Abdichtungen und Fliesenverlegepläne inklusive.
Preis
Ab CHF 40/h · Nasszellen-Planset auf Anfrage (Pauschale je nach Detailtiefe)
Installations- und Anschlusspläne
Der Installationsplan dokumentiert die Lage aller Anschlüsse: Kalt- und Warmwasser, Abwasser, allfällige Lüftung sowie Elektro- und Heizungsanschlüsse. Massgenaue Positionen für WC, Lavabo, Dusche, Badewanne und Armaturen sind die Voraussetzung, dass Sanitär und Plattenleger ohne Kollisionen arbeiten können. Wir koordinieren die Pläne mit den Vorgaben der Fachplaner und stellen die Konsistenz zum übrigen Planset sicher.
Gefälle und Abdichtung
Bei bodenebenen Duschen und Nasszellen ist das korrekt gezeichnete Gefälle zum Ablauf entscheidend für die Funktion. Die Pläne zeigen Gefälleverlauf, Ablaufpositionen, den Aufbau der Abdichtungsebene und die Anschlüsse an Wand und Bodenbelag. Eine saubere Detaildarstellung der Abdichtung beugt Feuchteschäden vor — dem häufigsten und teuersten Mangel in Nasszellen.
Fliesen- und Verlegepläne
Verlegepläne legen Plattenformat, Verlegerichtung, Fugenbild und Startpunkt fest und vermeiden ungünstige Schnitte an sichtbaren Stellen. Sie definieren die Anordnung um Einbauten, Nischen und Durchbrüche herum und sorgen für ein sauberes, gewolltes Gesamtbild. Damit erhalten Plattenleger eine eindeutige Vorgabe und der Verschnitt wird minimiert.
Ablauf und Lieferung
Sie liefern uns den Grundriss der Nasszelle sowie Ihre Vorgaben zu Ausstattung, Platten und Sanitärobjekten. Wir zeichnen die Pläne in ArchiCAD, Revit oder AutoCAD, übermitteln einen Zwischenstand zur Kontrolle und arbeiten Korrekturen ein. Die Lieferung erfolgt als DWG, PLN, RVT oder PDF — bei Standardaufträgen in der Regel innerhalb weniger Arbeitstage.

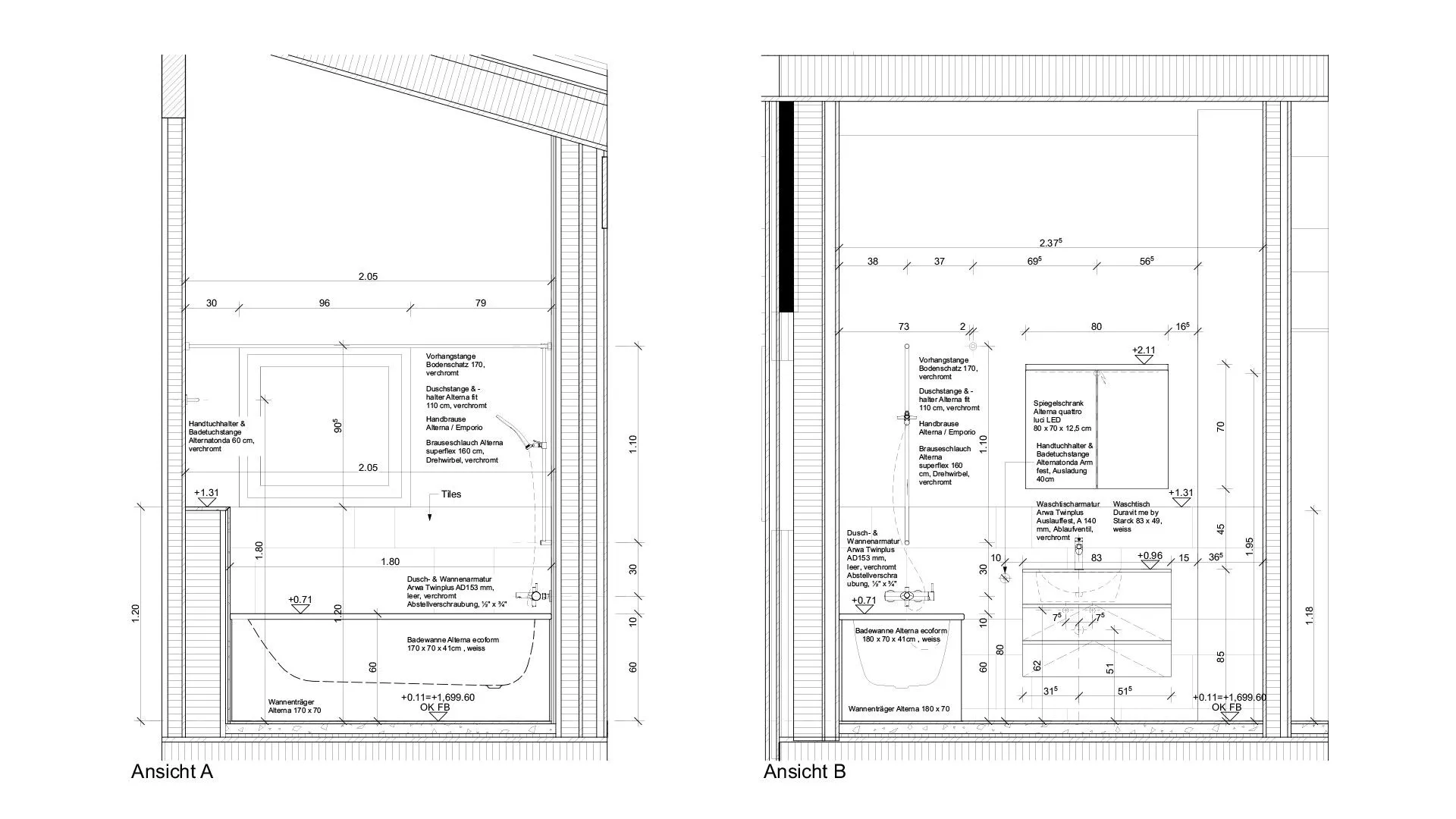

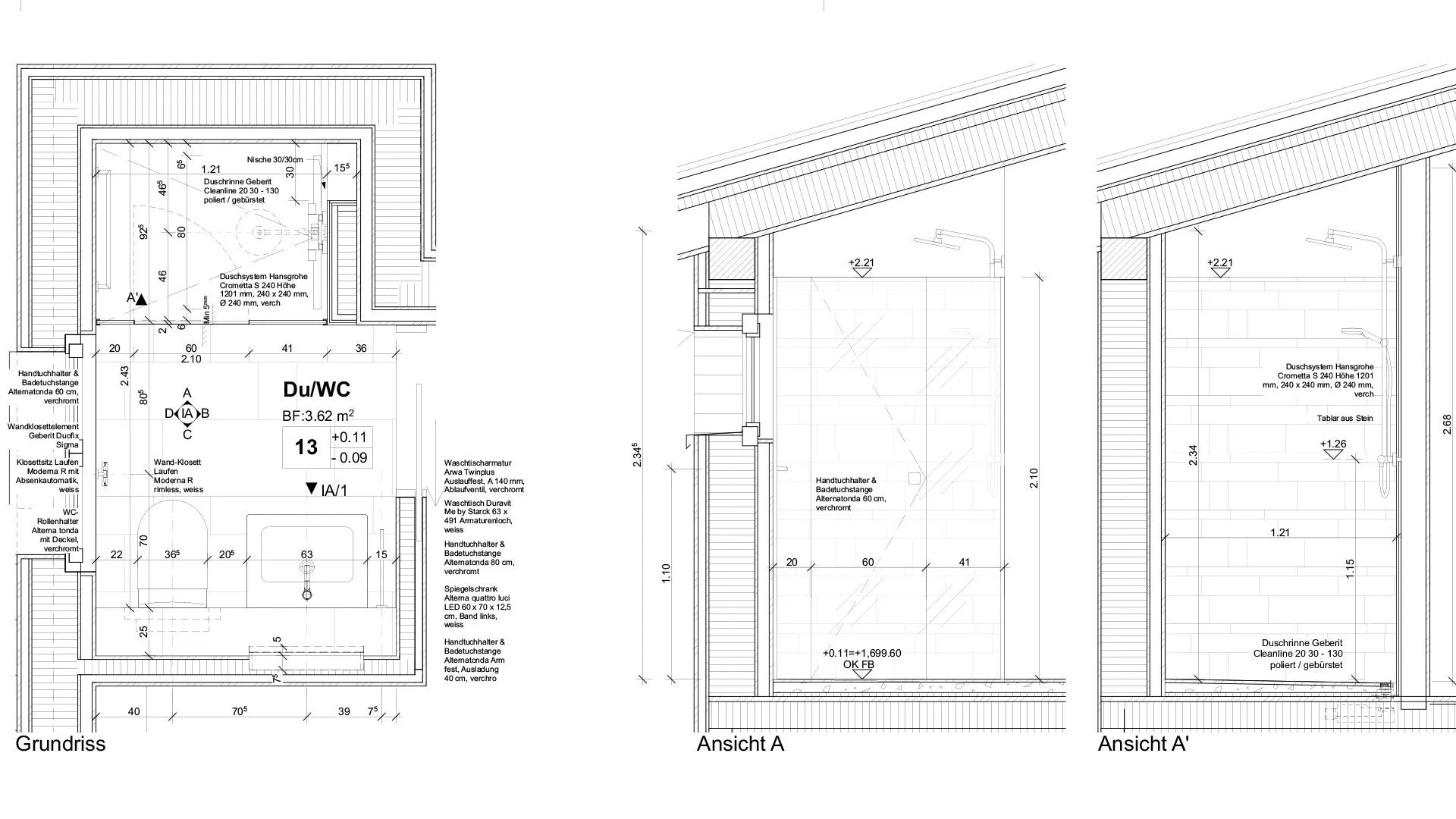

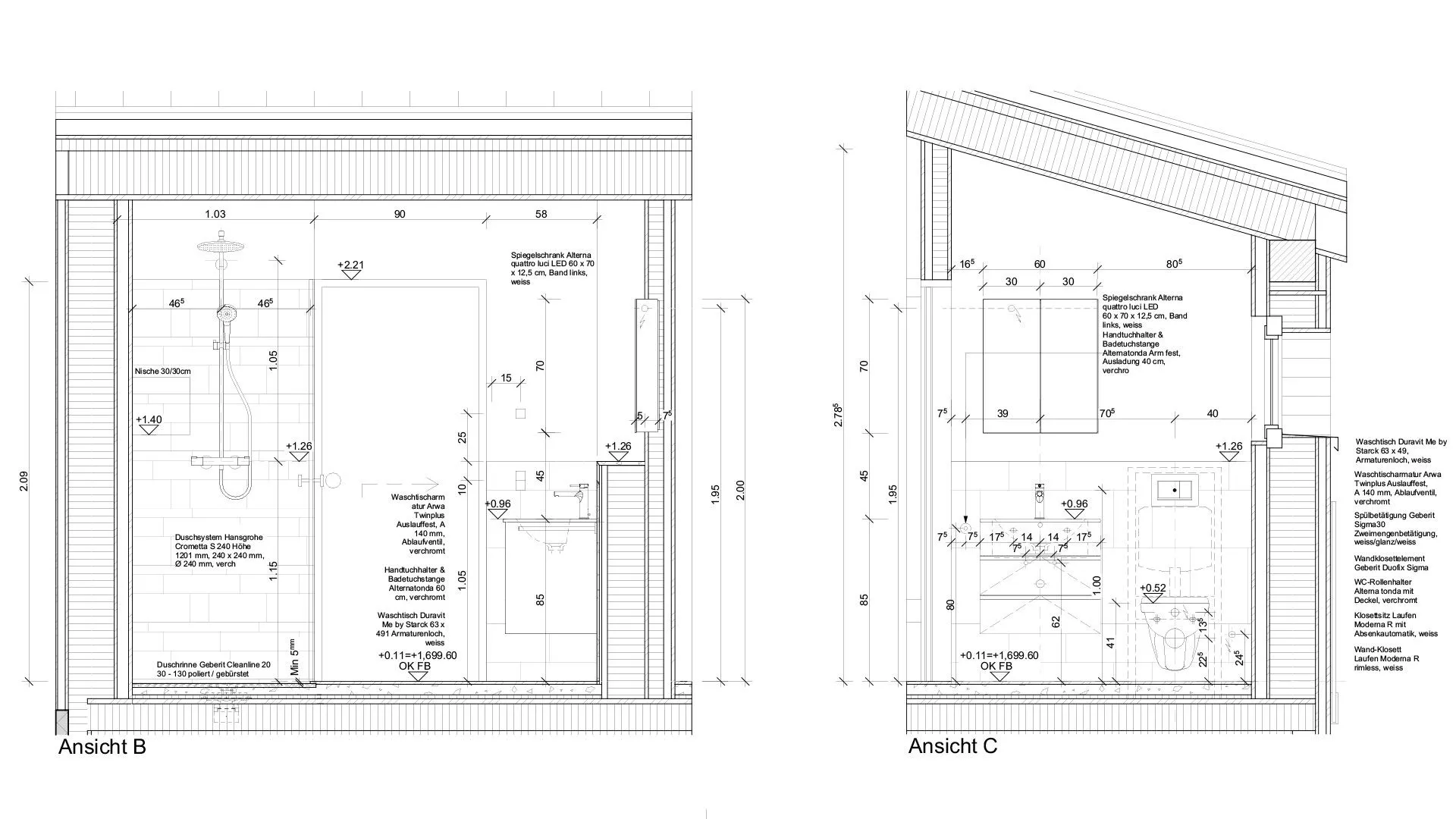

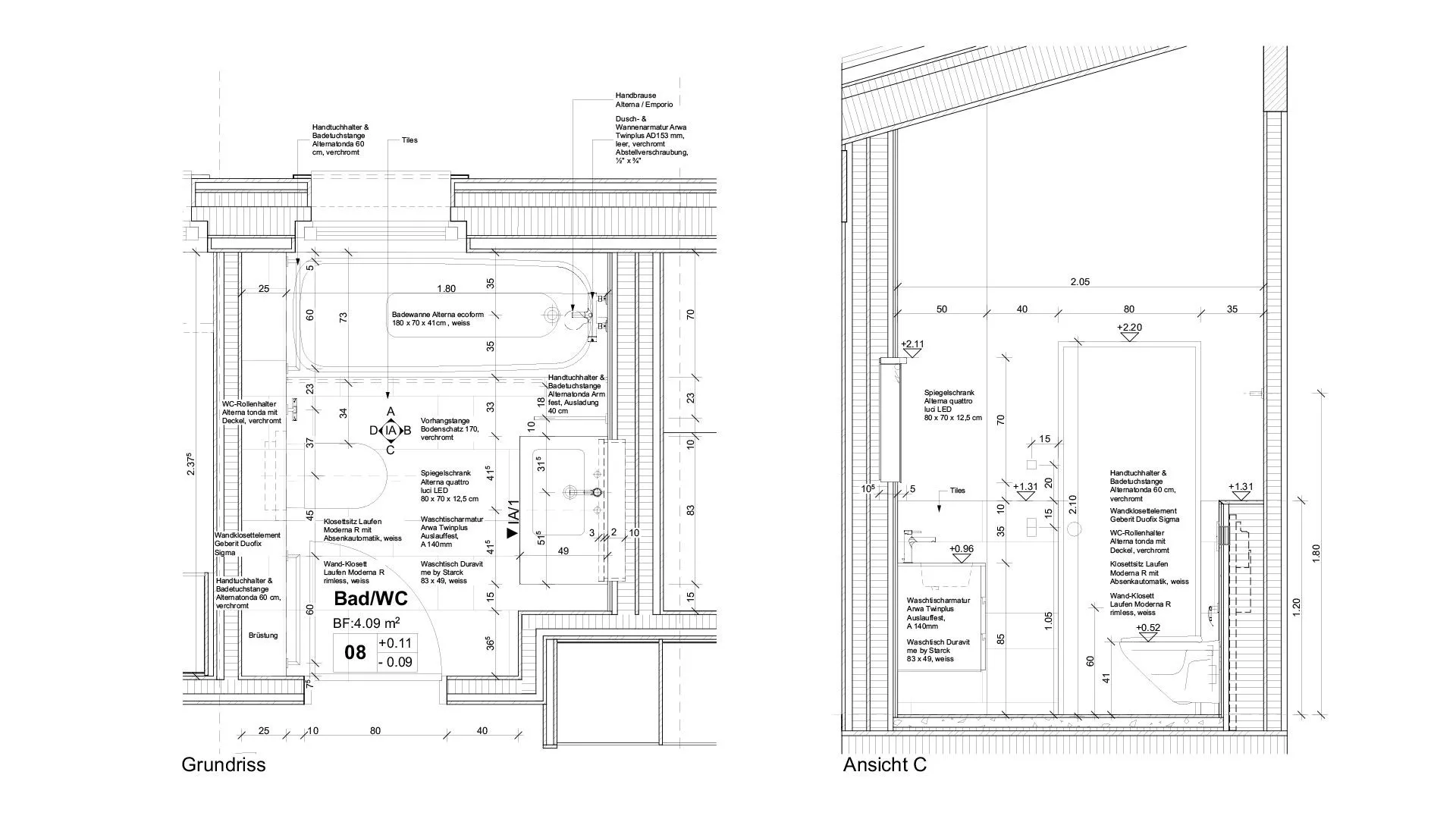

Galerie
4 Projekte
Häufige Fragen
Was kostet ein Nasszellen-Planset?
Abgerechnet wird ab CHF 40 pro Stunde. Da der Aufwand stark von Detailtiefe und Anzahl der benötigten Pläne (Installation, Gefälle/Abdichtung, Verlegeplan) abhängt, erstellen wir die Pauschale auf Anfrage. Eine verbindliche Offerte erhalten Sie innerhalb von 24 Stunden nach Eingang Ihrer Unterlagen.
Welche Pläne gehören zu einer Nasszellenplanung?
Typischerweise der Installations- und Anschlussplan (Wasser, Abwasser, Elektro), der Gefälle- und Abdichtungsplan für bodenebene Duschen sowie der Fliesen-/Verlegeplan mit Plattenformat, Verlegerichtung und Fugenbild. Welche Pläne nötig sind, hängt vom Projekt und der Detailtiefe ab.
Zeichnen Sie auch Fliesenverlegepläne?
Ja. Verlegepläne mit Plattenformat, Verlegerichtung, Startpunkt und Fugenbild gehören zum Leistungsumfang. Sie vermeiden ungünstige Schnitte an sichtbaren Stellen, definieren die Anordnung um Einbauten und Nischen und minimieren den Verschnitt.
In welcher Software und welchen Formaten arbeiten Sie?
Wir zeichnen in ArchiCAD, Revit und AutoCAD und liefern in DWG, PLN, RVT oder PDF. Layer-Struktur und Plankopf passen wir an Ihren Bürostandard an, damit sich die Nasszellenpläne nahtlos in das Gesamtplanset einfügen.
Sind die Pläne normkonform?
Ja. Alle CAD-Pläne werden nach SIA 400 erstellt und vor Lieferung einer mehrstufigen Qualitätskontrolle unterzogen. Geprüft werden Masshaltigkeit, Darstellung der Anschlüsse, Gefälle und Abdichtungsdetails.
