Detailpläne.
Hochpräzise CAD-Detailzeichnungen für Anschlüsse, Konstruktionen und spezifische Bauteile.
Detailpläne zeigen die kritischen Stellen eines Bauwerks im grossen Massstab: Anschlüsse, Knotenpunkte und konstruktive Übergänge, an denen Tragwerk, Dämmung, Abdichtung und Ausbau zusammentreffen. Genau hier entscheidet sich, ob ein Gebäude bauphysikalisch funktioniert und die Ausführung gelingt. Wir zeichnen hochpräzise, normgerechte Detailzeichnungen für alle Bereiche der Architektur — von der Fassade bis zum Innenausbau.
Preis
Ab CHF 40/h · Detailpläne je nach Komplexität CHF 800–2'500 pro Plan
Was Detailpläne leisten
Detailpläne klären die Punkte, die in Grundriss und Schnitt nicht ablesbar sind: Sockelanschlüsse, Fenster- und Türlaibungen, Dachränder, Attika, Balkonauskragungen, Übergänge zwischen Bauteilen und Materialien. Sie dokumentieren den exakten Schichtaufbau, die Lage von Dämmung und Abdichtung, Befestigungen und Anschlüsse. Damit sind sie die Grundlage für eine fehlerfreie Ausführung und vermeiden kostspielige Bauschäden.
Massstab und Darstellung nach SIA 400
Detailpläne werden typischerweise im Massstab 1:10, 1:5 oder 1:2 gezeichnet — je kleiner der Massstab, desto höher die Detaildichte. Die Darstellung folgt SIA 400: differenzierte Linienstärken, materialgerechte Schraffuren, präzise Bemassung und eindeutige Materialbeschriftung. Jedes Detail wird über Schnittverweise klar dem zugehörigen Werkplan zugeordnet.
Anschlüsse und Knotenpunkte
Im Zentrum stehen die Knoten, an denen mehrere Gewerke und Bauteilschichten aufeinandertreffen. Ein sauber gezeichneter Anschluss berücksichtigt Wärmebrücken, Luftdichtigkeit, Feuchteschutz und die Reihenfolge der Montage. Wir stimmen die Details mit den Vorgaben von Bauleitung und Fachplanern ab und stellen sicher, dass sie sich widerspruchsfrei in das Gesamtplanset einfügen.
Ablauf und Lieferung
Sie liefern uns die zugehörigen Werk- oder Eingabepläne sowie Ihre konstruktiven Vorgaben oder Referenzdetails. Wir zeichnen die Details in ArchiCAD, Revit oder AutoCAD, übermitteln einen Zwischenstand zur Kontrolle und arbeiten Korrekturen ein. Die Lieferung erfolgt als DWG, PLN, RVT oder PDF — bei Standardaufträgen in der Regel innerhalb von drei bis fünf Arbeitstagen.

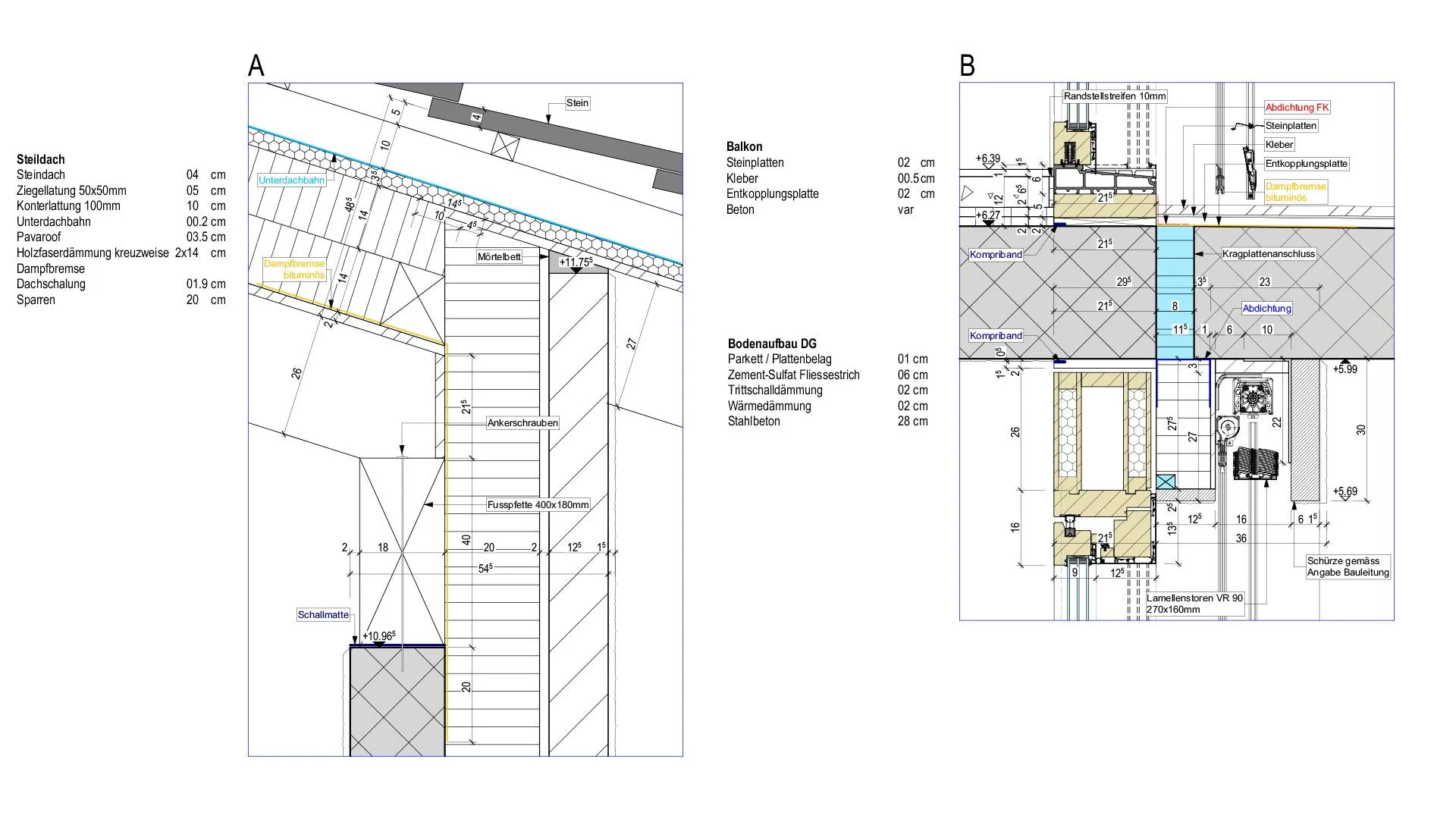

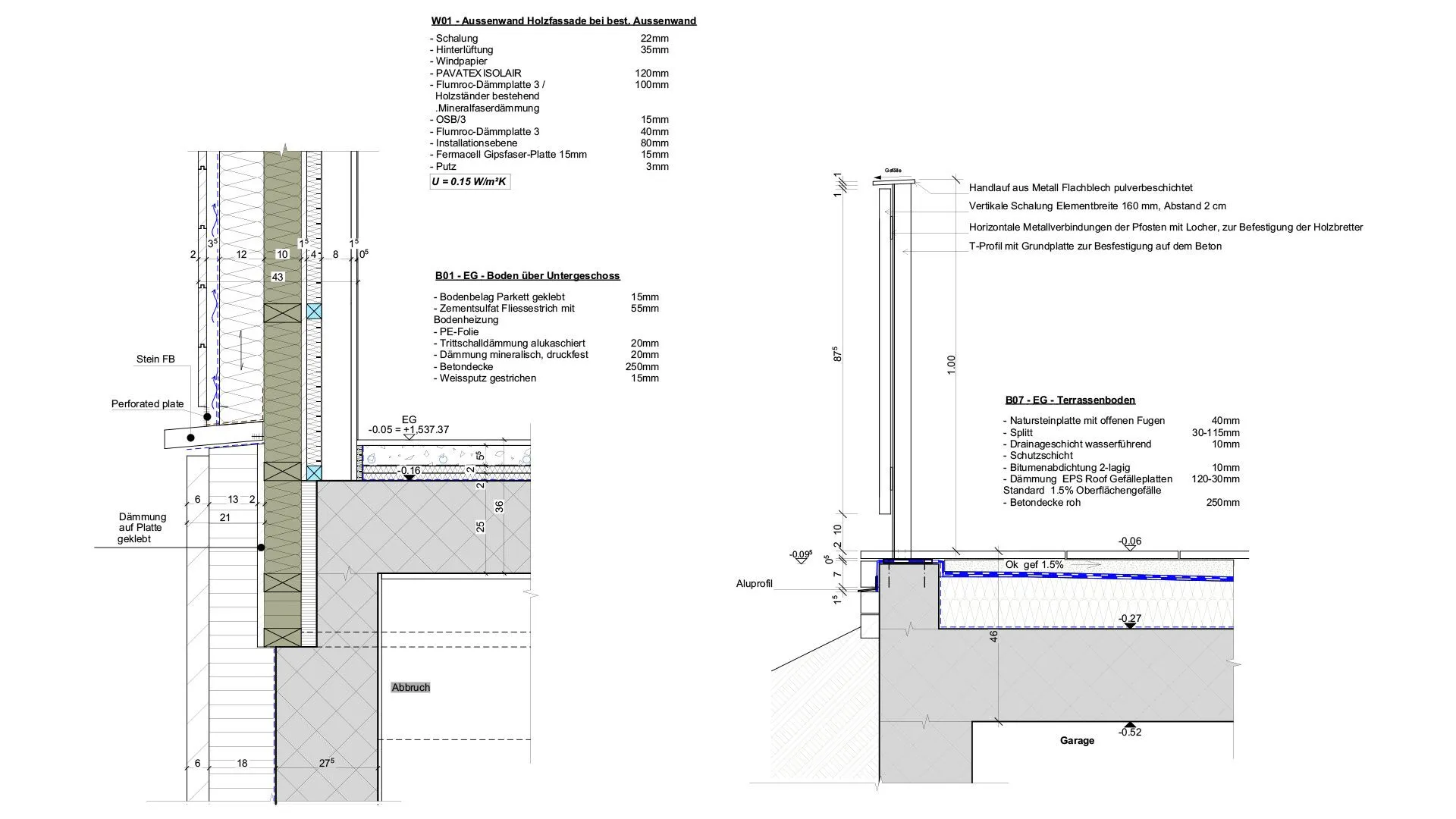

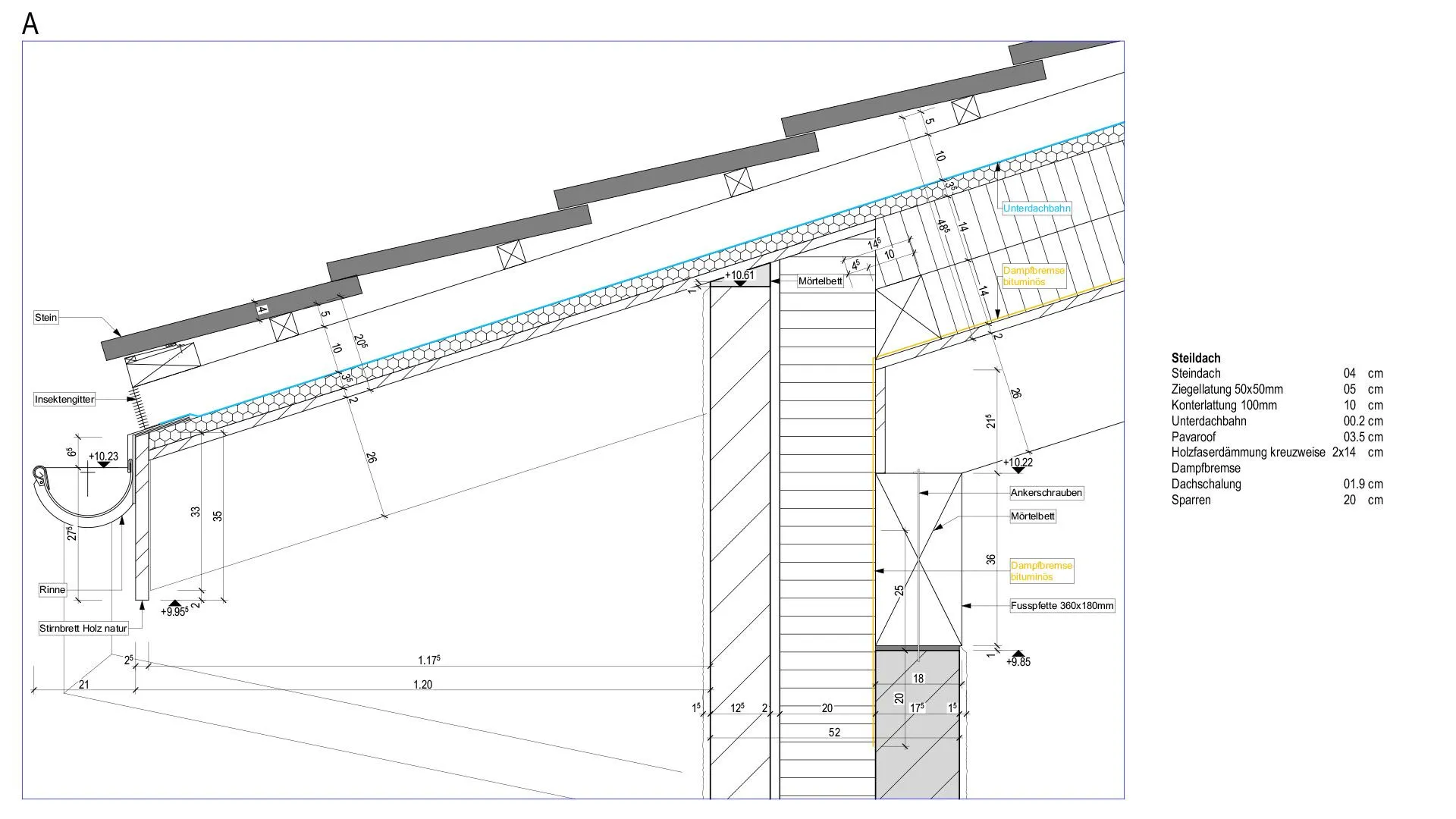

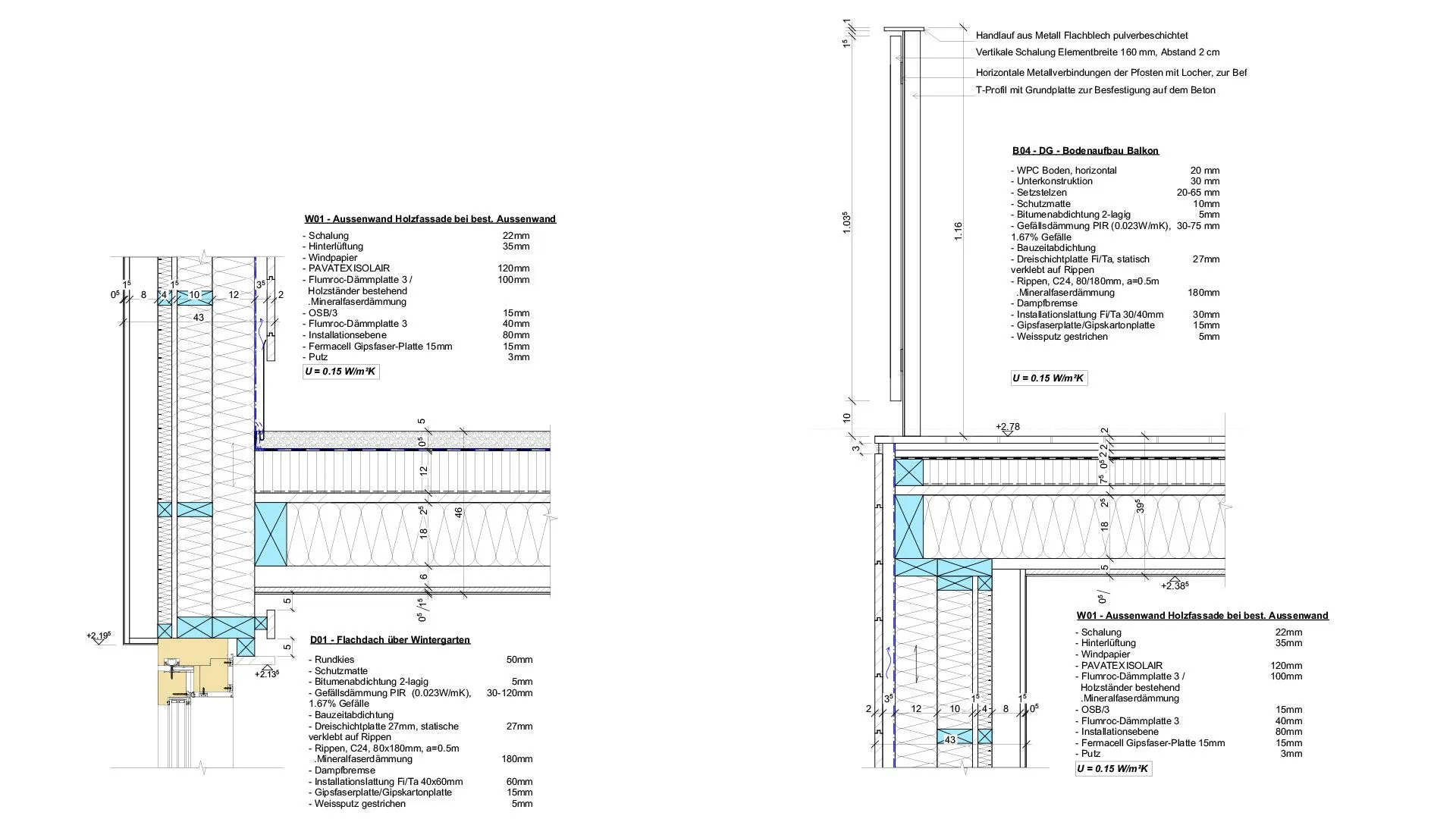

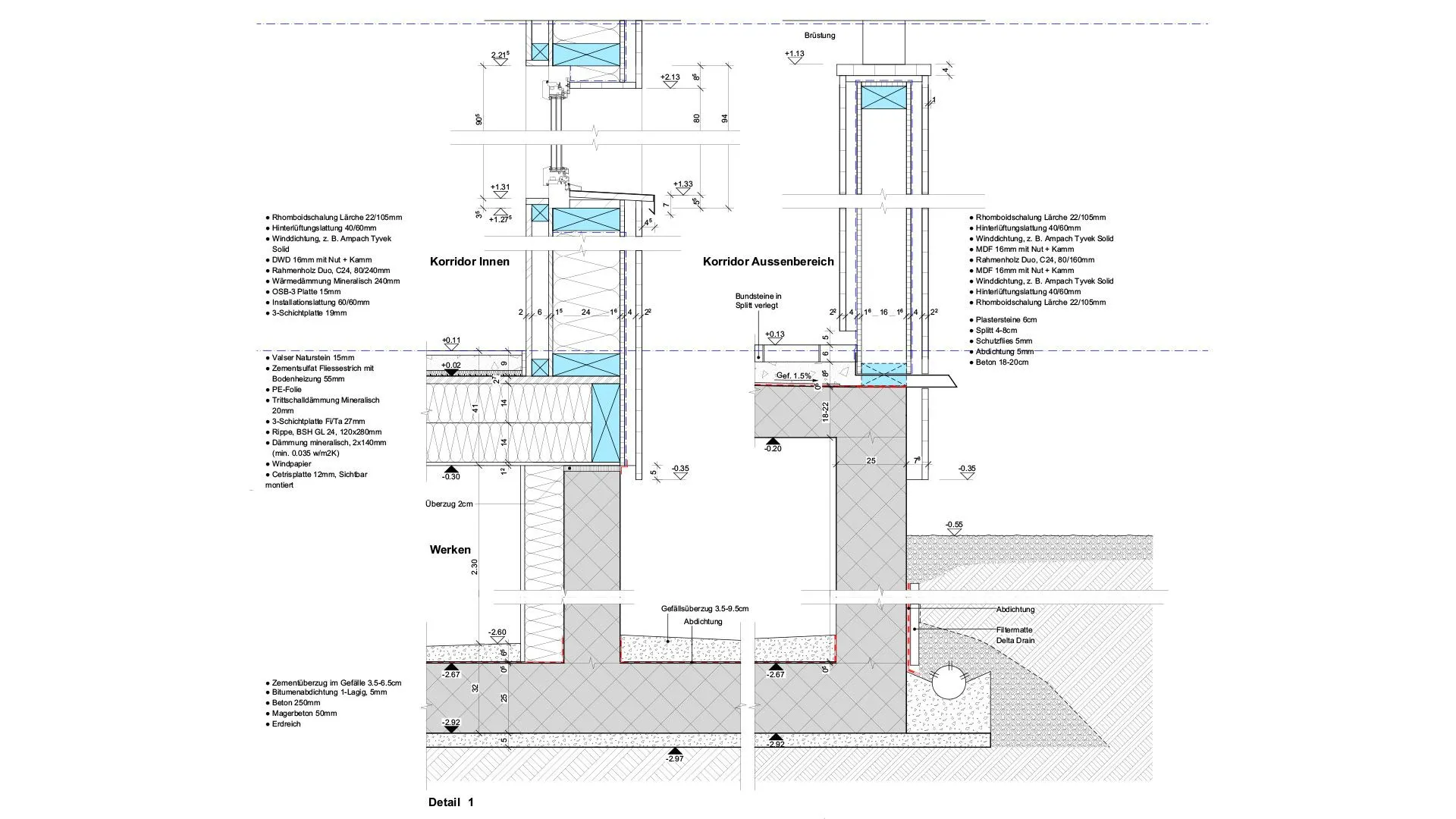

Galerie
5 Projekte
Häufige Fragen
Was kostet ein Detailplan?
Detailpläne und vergleichbare komplexe Darstellungen liegen je nach Aufwand zwischen CHF 800 und CHF 2'500 pro Plan; abgerechnet wird ab CHF 40 pro Stunde. Für Detailpakete erstellen wir eine Pauschalofferte. Eine verbindliche Kostenaufstellung erhalten Sie innerhalb von 24 Stunden.
In welchem Massstab werden Detailpläne gezeichnet?
Üblich sind die Massstäbe 1:10, 1:5 und 1:2. Der Massstab richtet sich nach der erforderlichen Detaildichte: Je feiner der Anschluss und je mehr Schichten zu zeigen sind, desto grösser wird der Massstab gewählt.
Welche Details zeichnen Sie?
Wir zeichnen alle gängigen Anschlüsse und Knotenpunkte: Sockel, Fenster- und Türlaibungen, Dachrand und Attika, Balkon- und Auskragungsdetails, Übergänge zwischen Bauteilen sowie Innenausbaudetails. Jedes Detail dokumentiert Schichtaufbau, Dämmung, Abdichtung und Befestigung nach SIA 400.
In welchen Formaten und welcher Software arbeiten Sie?
Wir zeichnen in ArchiCAD, Revit und AutoCAD und liefern in DWG, PLN, RVT oder IFC sowie PDF. Layer-Struktur, Linientypen und Plankopf passen wir an Ihren Bürostandard an, damit sich die Details nahtlos in Ihr bestehendes Planset einfügen.
Sind die Detailpläne normkonform?
Ja. Alle Detailzeichnungen werden nach SIA 400 erstellt und vor Lieferung einer mehrstufigen Qualitätskontrolle unterzogen — geprüft werden Masshaltigkeit, Schichtaufbau, Schraffuren, Linienstärken und Beschriftung.
