Ausführungspläne.
Detaillierte CAD-Werkpläne und Ausführungsunterlagen für die reibungslose Umsetzung auf der Baustelle.
Ausführungs- und Werkpläne sind die Grundlage für eine reibungslose Umsetzung auf der Baustelle. Sie entstehen in der SIA-Phase 5 (Realisierung) und enthalten alle Masse, Materialangaben und Konstruktionsdetails, die Unternehmer für die Ausführung benötigen. Wir zeichnen normgerechte Werkpläne in ArchiCAD, Revit oder AutoCAD — massstabsgetreu, vollständig bemasst und nach SIA 400.
Preis
Ab CHF 40/h · Werkpläne und Detaildarstellungen je nach Komplexität CHF 800–2'500 pro Plan
Werkpläne in der SIA-Phase 5
Ausführungspläne gehören gemäss SIA 102 zur Phase 5 (Realisierung) und übersetzen den bewilligten Entwurf in baustellentaugliche Anweisungen. Während Baueingabepläne primär der Bewilligung dienen, müssen Werkpläne jeden Bauteil, jede Öffnung und jeden Anschluss so präzise dokumentieren, dass die ausführenden Unternehmen ohne Rückfragen arbeiten können. Wir setzen die Vorgaben von Bauleitung und Fachplanern präzise in die Pläne um.
Massstab und Detailtiefe
Werkpläne werden typischerweise im Massstab 1:50 gezeichnet, mit eingebetteten Detailausschnitten im Massstab 1:20, 1:10 oder 1:5. Sie enthalten vollständige Bemassung, Höhenkoten, Materialangaben, Schichtaufbauten, Aussparungen und Verweise auf zugehörige Detailpläne. Die Darstellung folgt durchgehend SIA 400 — von Linienstärken über Schraffuren bis zur Beschriftung.
Konsistenz aus dem BIM-Modell
Werden die Pläne aus einem BIM-Modell in Revit oder ArchiCAD abgeleitet, bleiben Grundrisse, Schnitte und Details automatisch konsistent: Eine Änderung am Modell aktualisiert alle abhängigen Ansichten. Das reduziert Übertragungsfehler und beschleunigt Korrekturschlaufen erheblich. Auf Wunsch arbeiten wir auch in reinem 2D-CAD nach Ihrem Bürostandard.
Ablauf und Lieferung
Sie übergeben uns die bewilligten Eingabepläne oder das Vorprojekt samt Bürostandards. Wir zeichnen die Werkpläne, liefern nach 30 bis 50 Prozent einen Zwischenstand zur Kontrolle und arbeiten Ihre Korrekturen ein. Die Lieferung erfolgt als DWG, PLN, RVT oder PDF. Standardpläne liefern wir in drei bis fünf Arbeitstagen; ein Hotelprojekt mit 85 Zimmern haben wir etwa in zwölf Wochen vollständig durchgeplant.

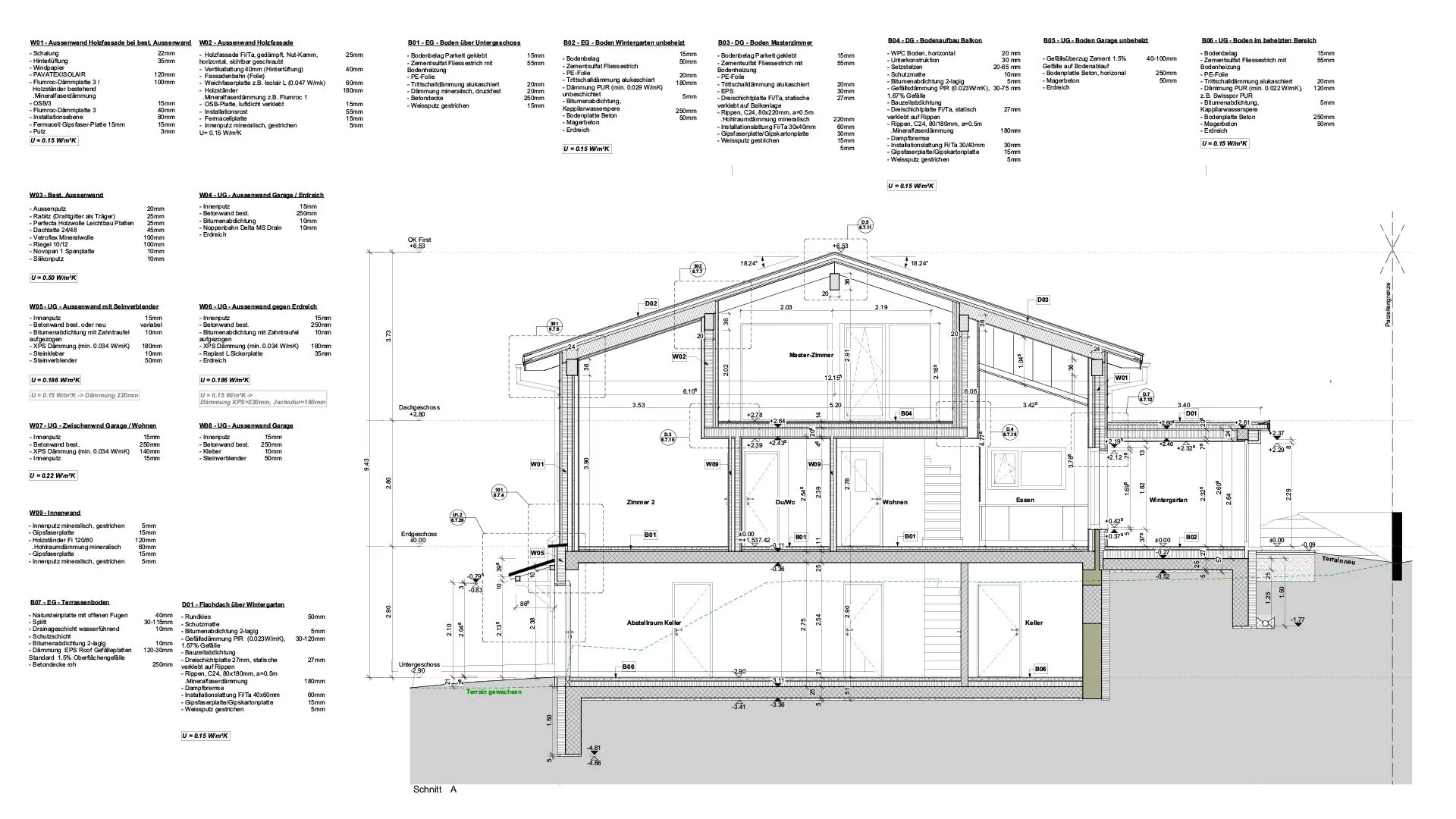

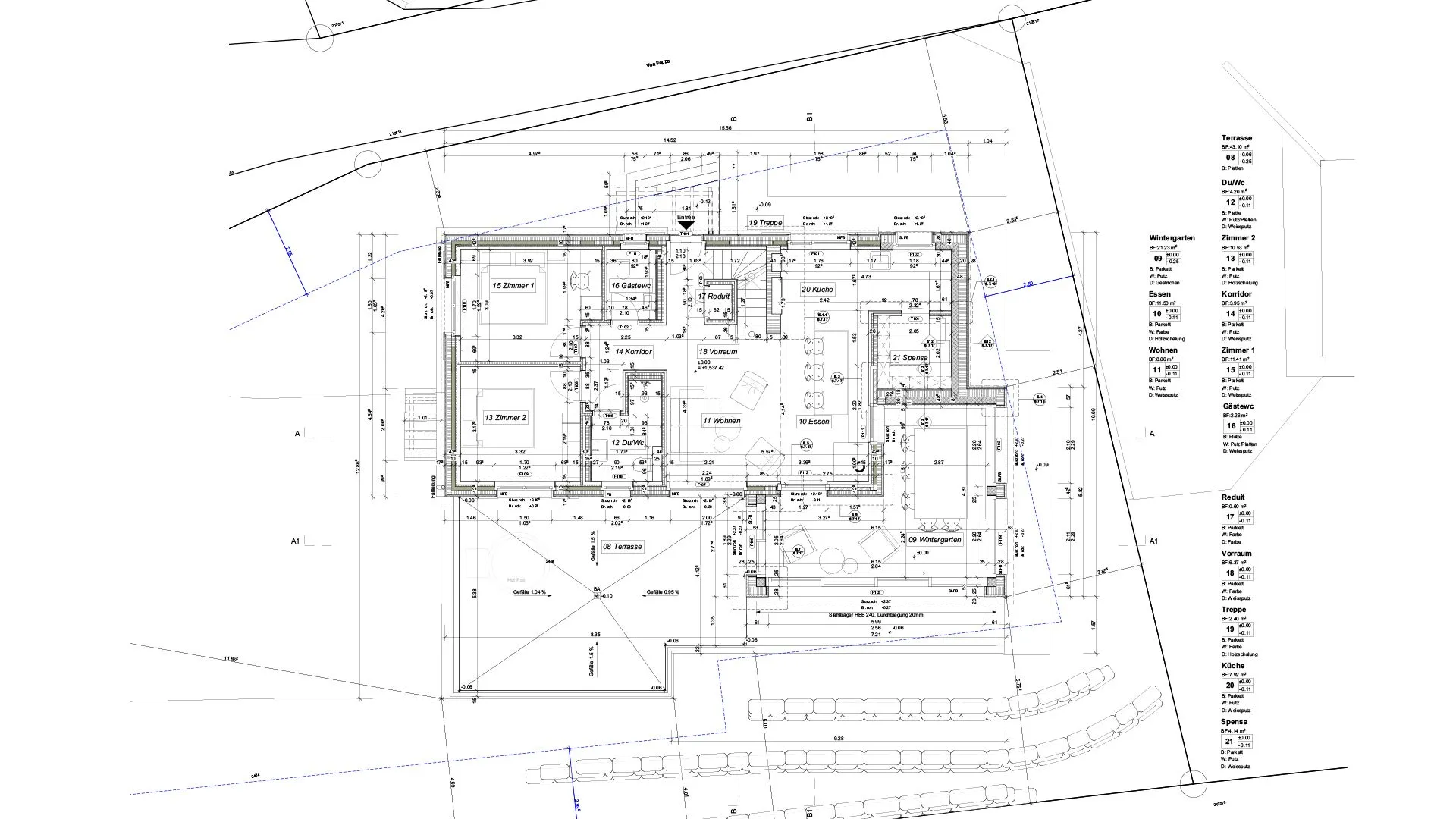

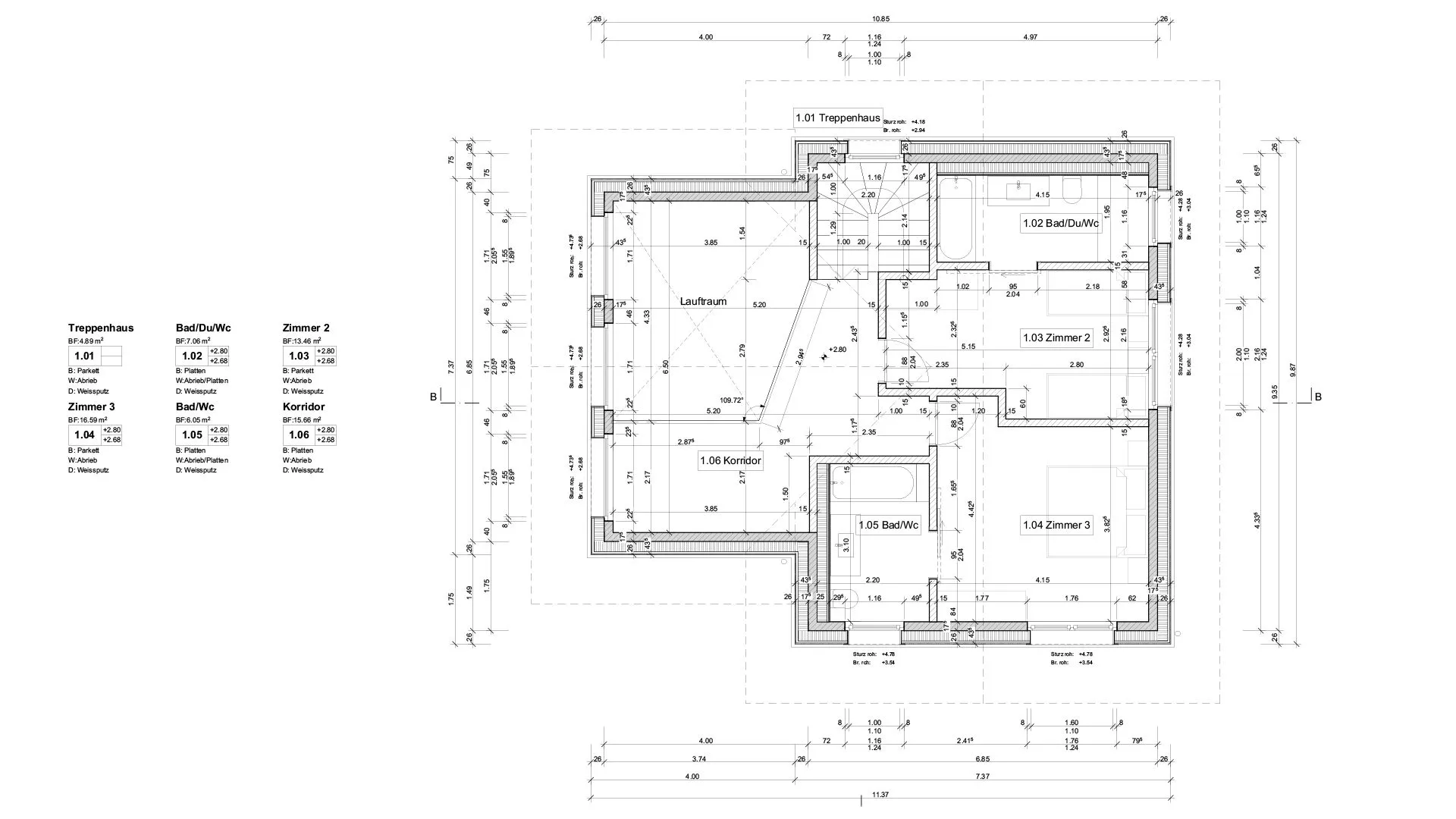

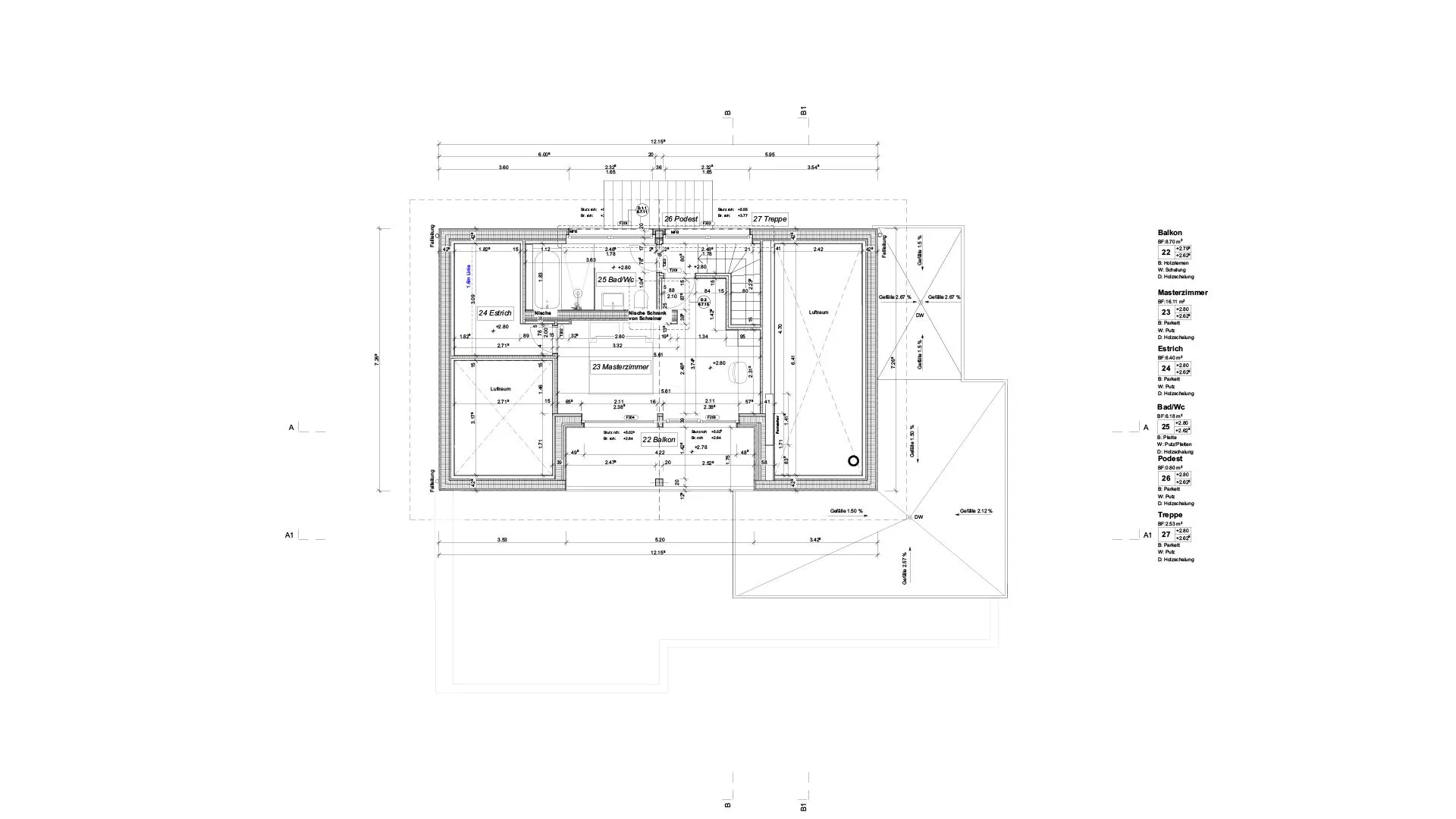

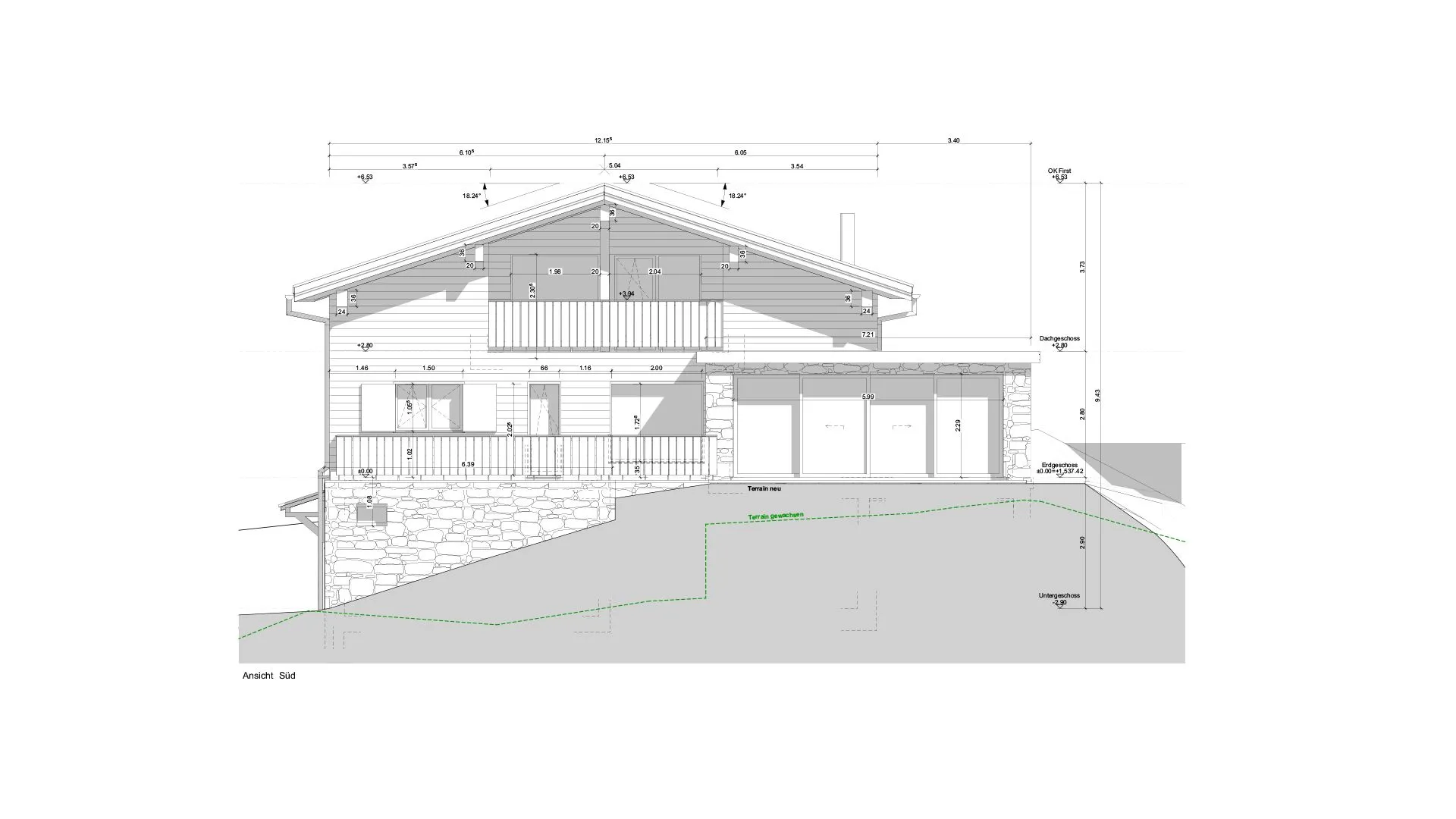

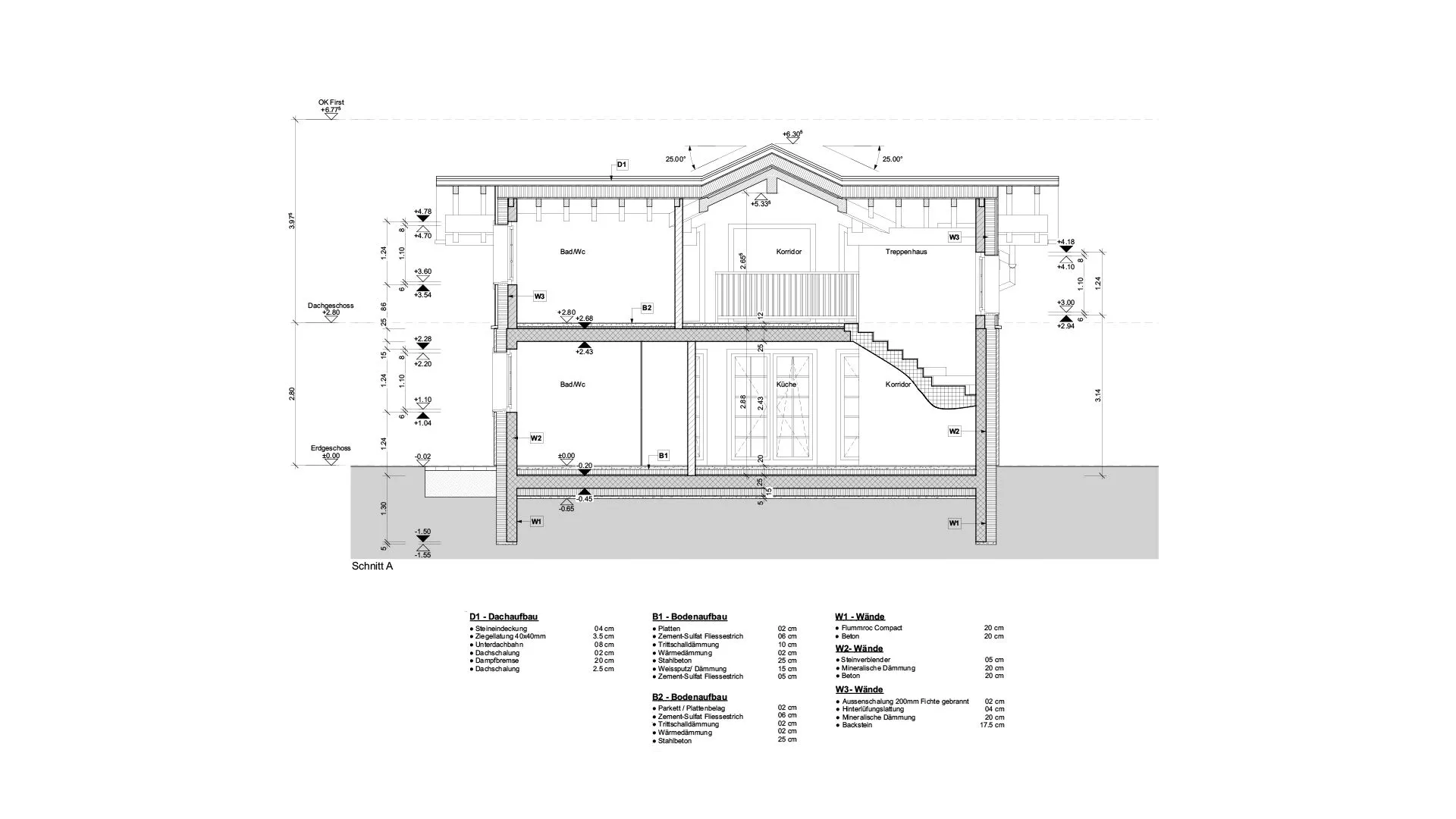

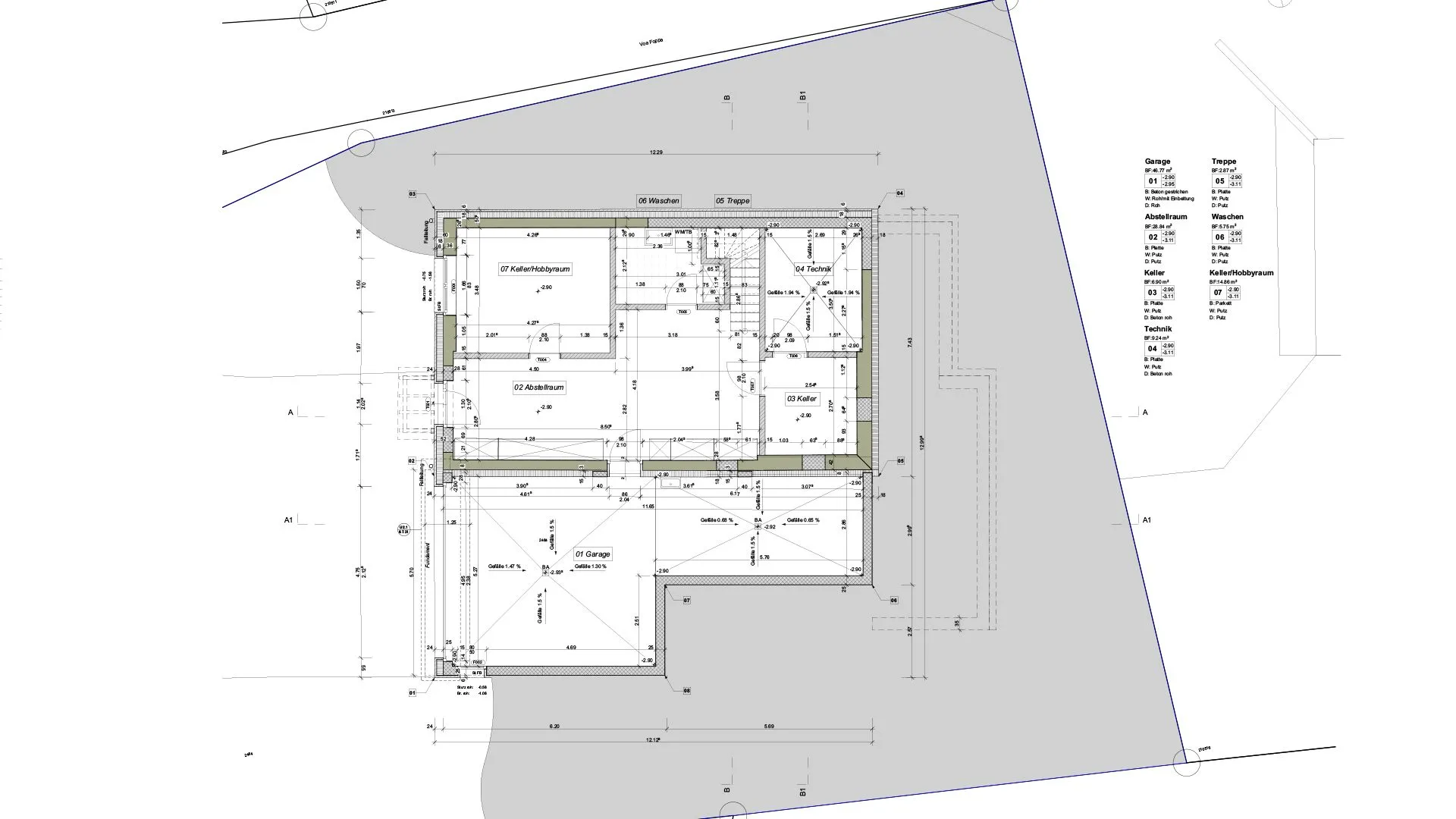

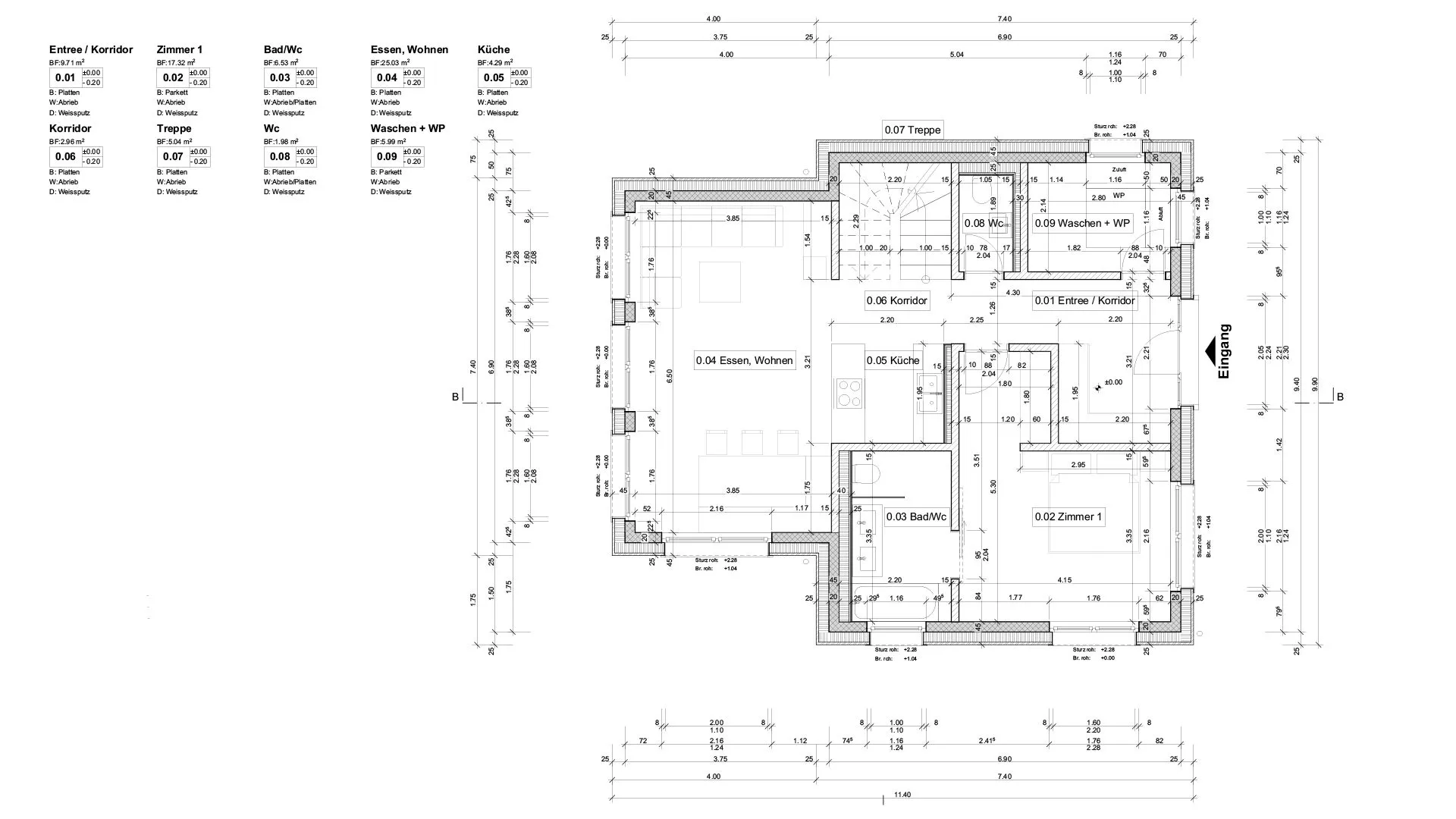

Galerie
8 Projekte
Häufige Fragen
Was kosten Ausführungspläne?
Wir rechnen ab CHF 40 pro Stunde. Einzelne Werkpläne und detaillierte Darstellungen liegen je nach Komplexität zwischen CHF 800 und CHF 2'500 pro Plan. Für grössere Plansets erstellen wir innerhalb von 24 Stunden eine verbindliche Pauschalofferte mit klarer Kostenaufstellung.
In welchem Massstab werden Werkpläne gezeichnet?
Ausführungspläne werden üblicherweise im Massstab 1:50 erstellt, mit eingebetteten Detailausschnitten im Massstab 1:20, 1:10 oder 1:5. Die Detailtiefe richtet sich nach den Anforderungen der Baustelle und den Vorgaben der Bauleitung.
Welche Software und Formate verwenden Sie?
Wir zeichnen in ArchiCAD, Revit und AutoCAD und liefern in DWG, PLN, RVT oder IFC sowie PDF zur Kontrolle. Werden die Pläne aus einem BIM-Modell abgeleitet, bleiben alle Ansichten konsistent. Layer-Struktur und Plankopf passen wir an Ihren Bürostandard an.
Wie lange dauert die Lieferung?
Standardpläne liefern wir in drei bis fünf Arbeitstagen. Bei umfangreichen Projekten richtet sich der Zeitrahmen nach dem Umfang — ein Hotelprojekt mit 85 Zimmern haben wir beispielsweise in zwölf Wochen vollständig ausgeführt. Den Liefertermin halten wir in der Offerte verbindlich fest.
Sind die Werkpläne SIA-konform?
Ja. Alle Ausführungspläne entstehen nach SIA 400 (Plandarstellung) und SIA 102 (phasengerechte Architektenleistungen, Phase 5 Realisierung) und durchlaufen vor Lieferung eine mehrstufige Qualitätskontrolle.
